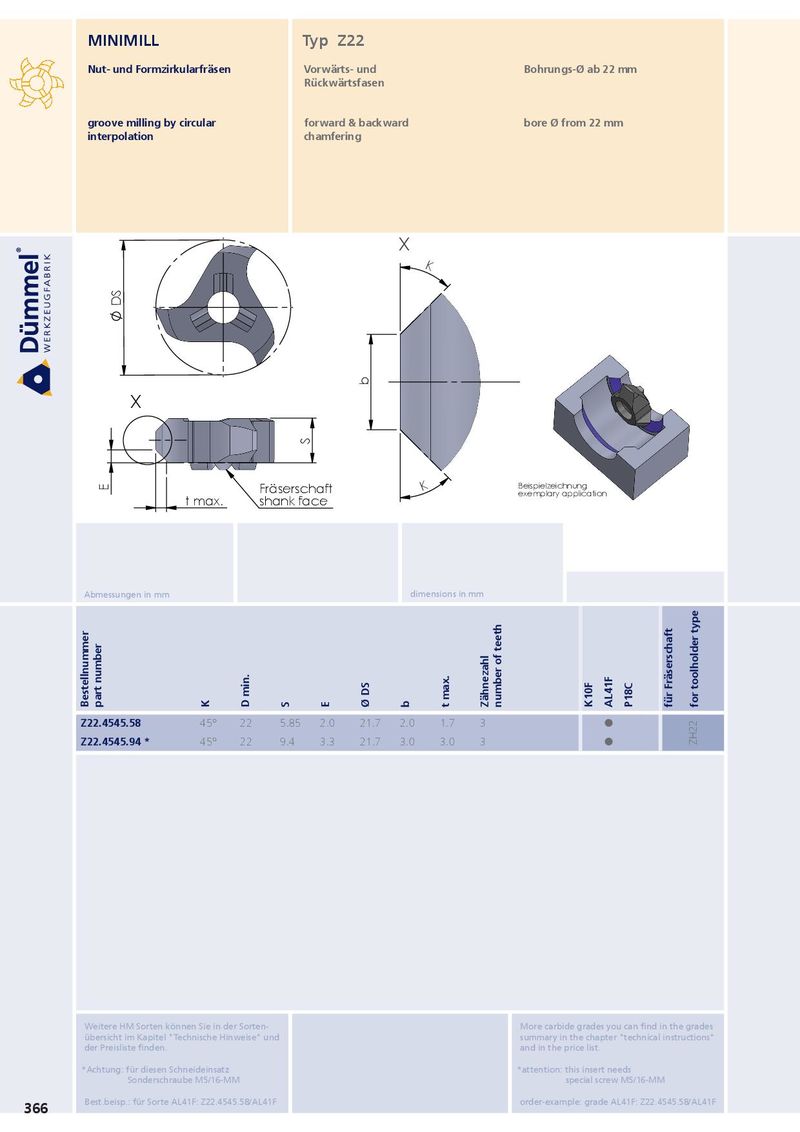

MINIMILL Typ Z22 Nut- und Formzirkularfräsen Vorwärts- und Bohrungs-Ø ab 22 mm Rückwärtsfasen groove milling by circular forward & backward bore Ø from 22 mm interpolation chamfering X K DS b X S Beispielzeichnung E Fräserschaft K exemplary application t max. shank face Abmessungen in mm dimensions in mm Bestellnummer part number K D min. S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z22.4545.58 45° 22 5.85 2.0 21.7 2.0 1.7 3 ˜ Z22.4545.94 * 45° 22 9.4 3.3 21.7 3.0 3.0 3 ˜ ZH22 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. *Achtung: für diesen Schneideinsatz *attention: this insert needs Sonderschraube M5/16-MM special screw M5/16-MM Best.beisp.: für Sorte AL41F: Z22.4545.58/AL41F order-example: grade AL41F: Z22.4545.58/AL41F 366
