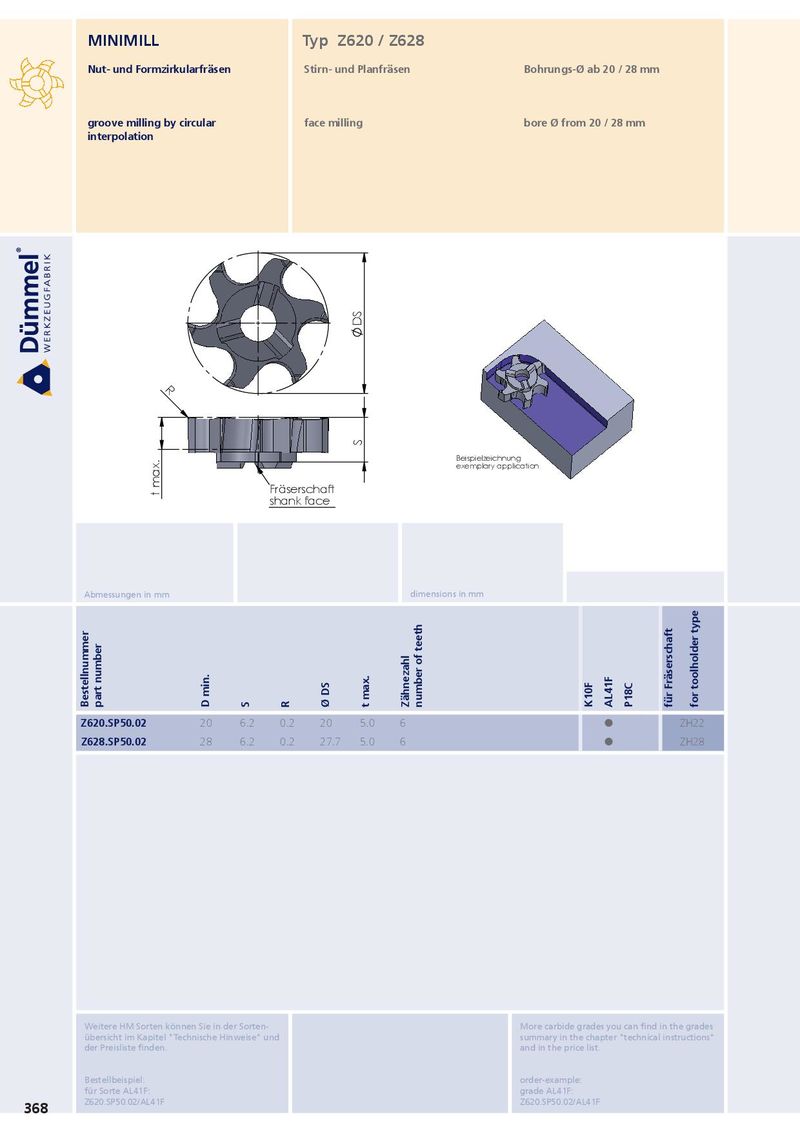

MINIMILL Typ Z620 / Z628 Nut- und Formzirkularfräsen Stirn- und Planfräsen Bohrungs-Ø ab 20 / 28 mm groove milling by circular face milling bore Ø from 20 / 28 mm interpolation DS R S Beispielzeichnung exemplary application Fräserschaft t max. shank face Abmessungen in mm dimensions in mm Bestellnummer part number D min. S R Ø DS t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z620.SP50.02 20 6.2 0.2 20 5.0 6 ˜ ZH22 Z628.SP50.02 28 6.2 0.2 27.7 5.0 6 ˜ ZH28 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z620.SP50.02/AL41F Z620.SP50.02/AL41F 368
