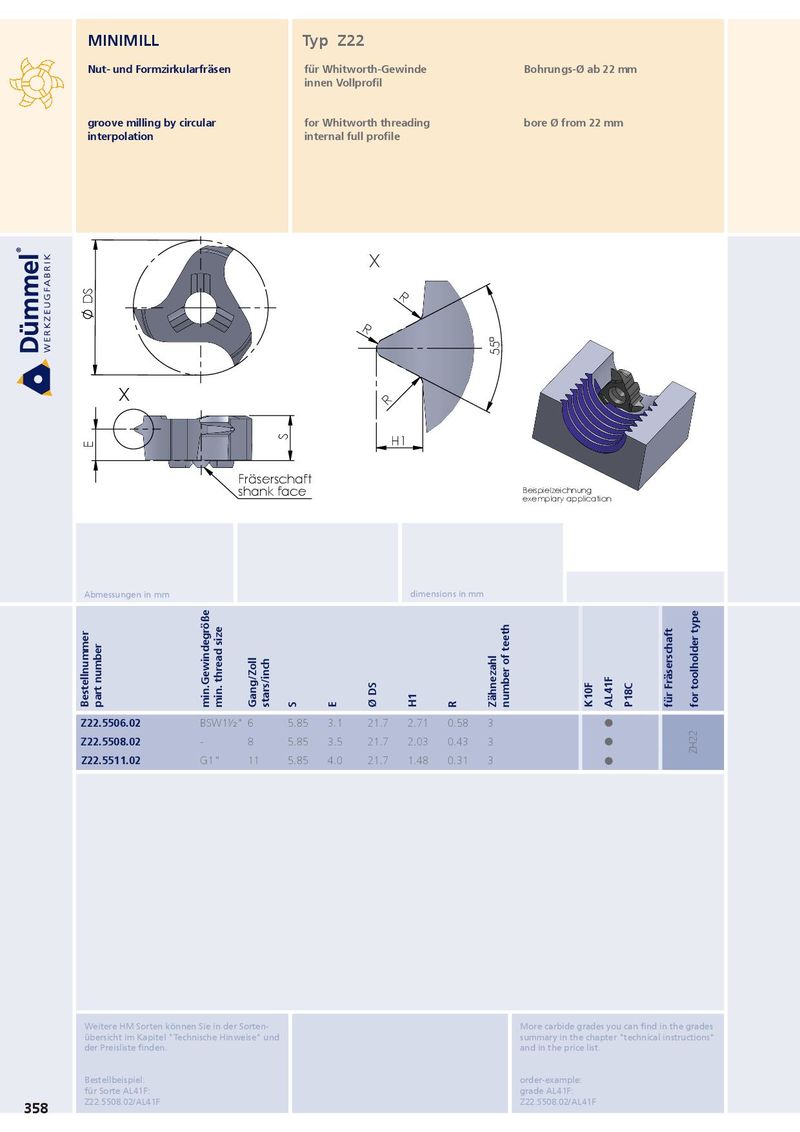

MINIMILL Typ Z22 Nut- und Formzirkularfräsen für Whitworth-Gewinde Bohrungs-Ø ab 22 mm innen Vollprofil groove milling by circular for Whitworth threading bore Ø from 22 mm interpolation internal full profile X R DS R 55° X R S H1 E Fräserschaft shank face Beispielzeichnung exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Gang/Zoll stars/inch S E Ø DS H1 R Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z22.5506.02 BSW1½" 6 5.85 3.1 21.7 2.71 0.58 3 ˜ Z22.5508.02 - 8 5.85 3.5 21.7 2.03 0.43 3 ˜ ZH22 Z22.5511.02 G1" 11 5.85 4.0 21.7 1.48 0.31 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z22.5508.02/AL41F Z22.5508.02/AL41F 358
