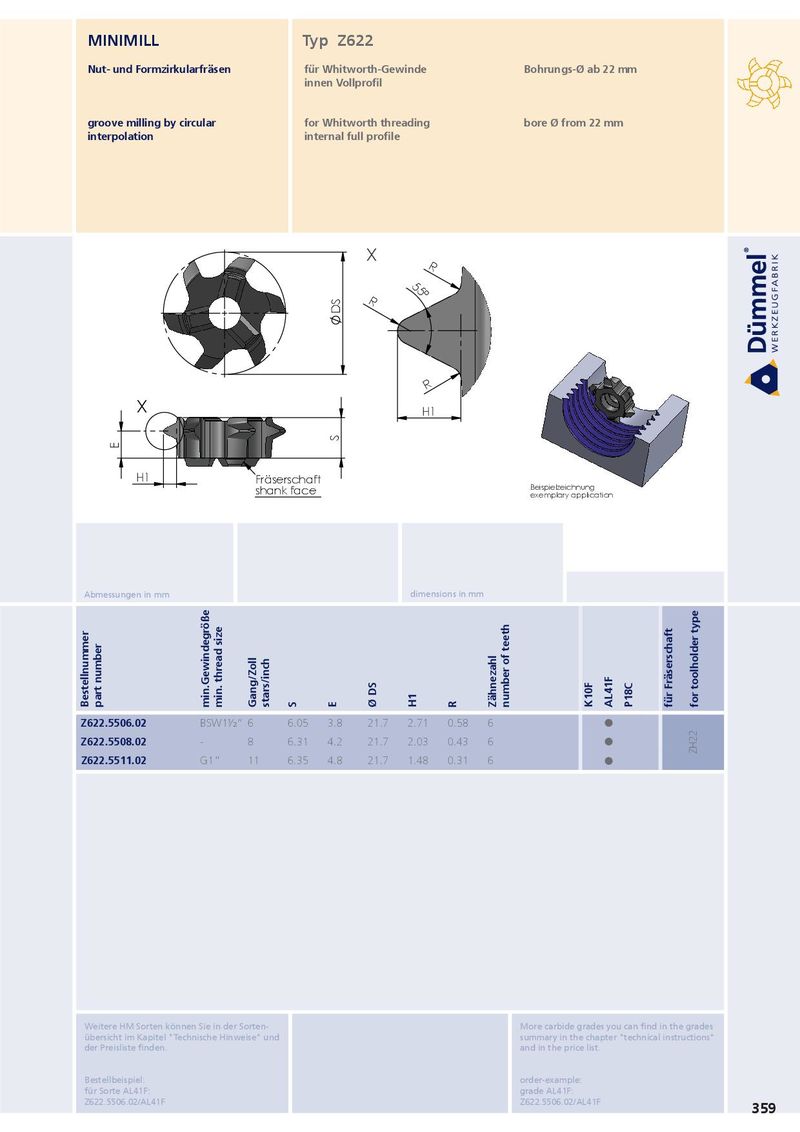

MINIMILL Typ Z622 Nut- und Formzirkularfräsen für Whitworth-Gewinde Bohrungs-Ø ab 22 mm innen Vollprofil groove milling by circular for Whitworth threading bore Ø from 22 mm interpolation internal full profile X R 55° R DS R X H1 S E H1 Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Gang/Zoll stars/inch S E Ø DS H1 R Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z622.5506.02 BSW1½“ 6 6.05 3.8 21.7 2.71 0.58 6 ˜ Z622.5508.02 - 8 6.31 4.2 21.7 2.03 0.43 6 ˜ ZH22 Z622.5511.02 G1“ 11 6.35 4.8 21.7 1.48 0.31 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z622.5506.02/AL41F Z622.5506.02/AL41F 359
