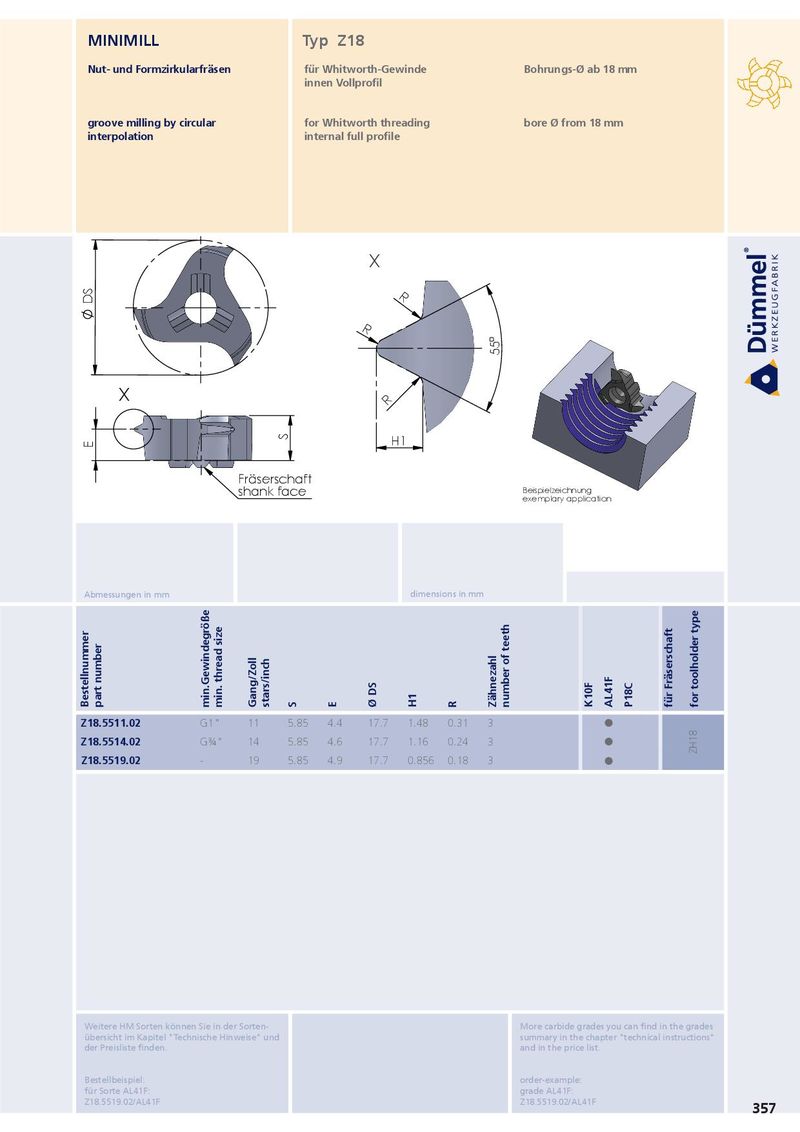

MINIMILL Typ Z18 Nut- und Formzirkularfräsen für Whitworth-Gewinde Bohrungs-Ø ab 18 mm innen Vollprofil groove milling by circular for Whitworth threading bore Ø from 18 mm interpolation internal full profile X R DS R 55° X R S H1 E Fräserschaft shank face Beispielzeichnung exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Gang/Zoll stars/inch S E Ø DS H1 R Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z18.5511.02 G1" 11 5.85 4.4 17.7 1.48 0.31 3 ˜ Z18.5514.02 G¾" 14 5.85 4.6 17.7 1.16 0.24 3 ˜ ZH18 Z18.5519.02 - 19 5.85 4.9 17.7 0.856 0.18 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z18.5519.02/AL41F Z18.5519.02/AL41F 357
