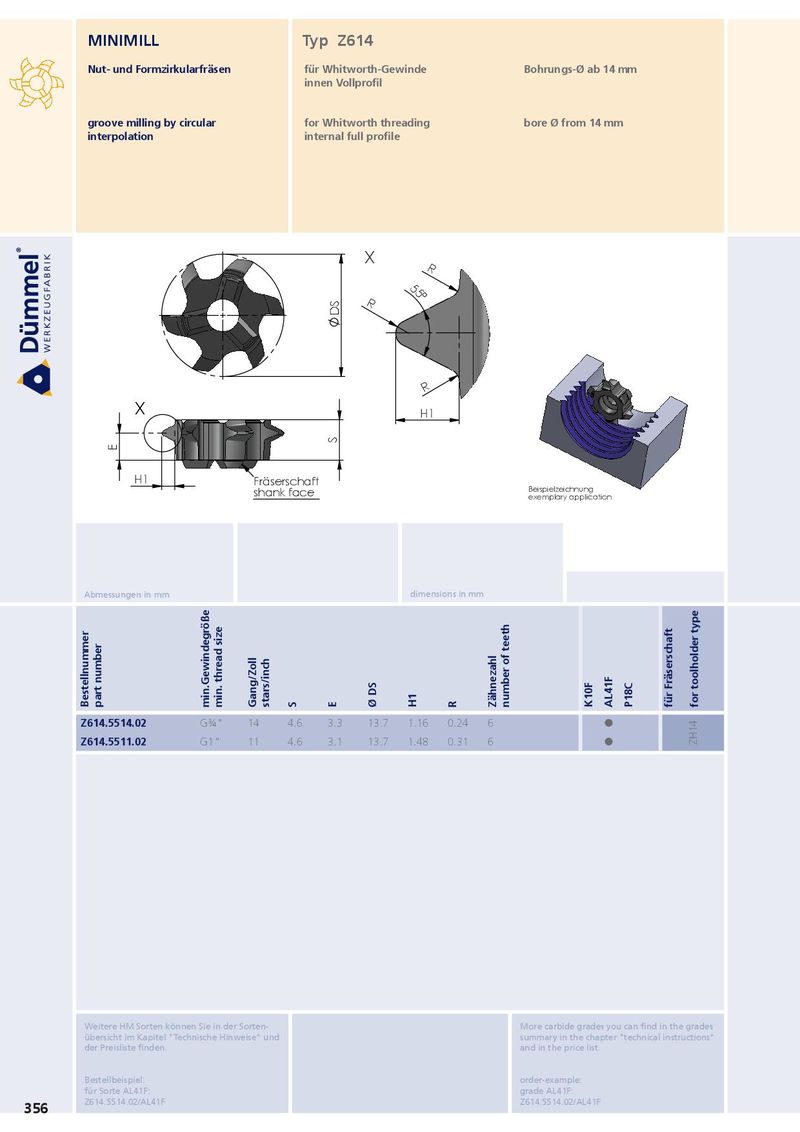

MINIMILL Typ Z614 Nut- und Formzirkularfräsen für Whitworth-Gewinde Bohrungs-Ø ab 14 mm innen Vollprofil groove milling by circular for Whitworth threading bore Ø from 14 mm interpolation internal full profile X R 55° R DS R X H1 S E H1 Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Gang/Zoll stars/inch S E Ø DS H1 R Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z614.5514.02 G¾" 14 4.6 3.3 13.7 1.16 0.24 6 ˜ Z614.5511.02 G1" 11 4.6 3.1 13.7 1.48 0.31 6 ˜ ZH14 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z614.5514.02/AL41F Z614.5514.02/AL41F 356
