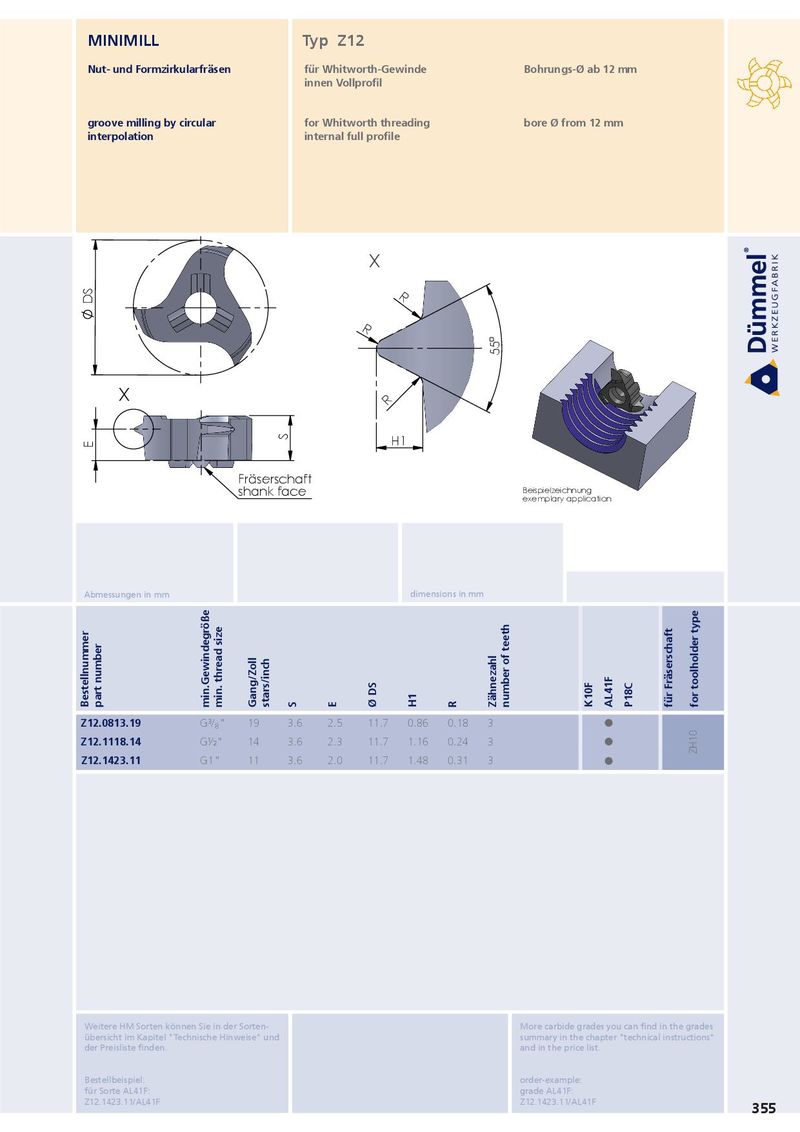

MINIMILL Typ Z12 Nut- und Formzirkularfräsen für Whitworth-Gewinde Bohrungs-Ø ab 12 mm innen Vollprofil groove milling by circular for Whitworth threading bore Ø from 12 mm interpolation internal full profile X R DS R 55° X R S H1 E Fräserschaft shank face Beispielzeichnung exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Gang/Zoll stars/inch S E Ø DS H1 R Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z12.0813.19 G³/ 8 " 19 3.6 2.5 11.7 0.86 0.18 3 ˜ Z12.1118.14 G½" 14 3.6 2.3 11.7 1.16 0.24 3 ˜ ZH10 Z12.1423.11 G1" 11 3.6 2.0 11.7 1.48 0.31 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z12.1423.11/AL41F Z12.1423.11/AL41F 355
