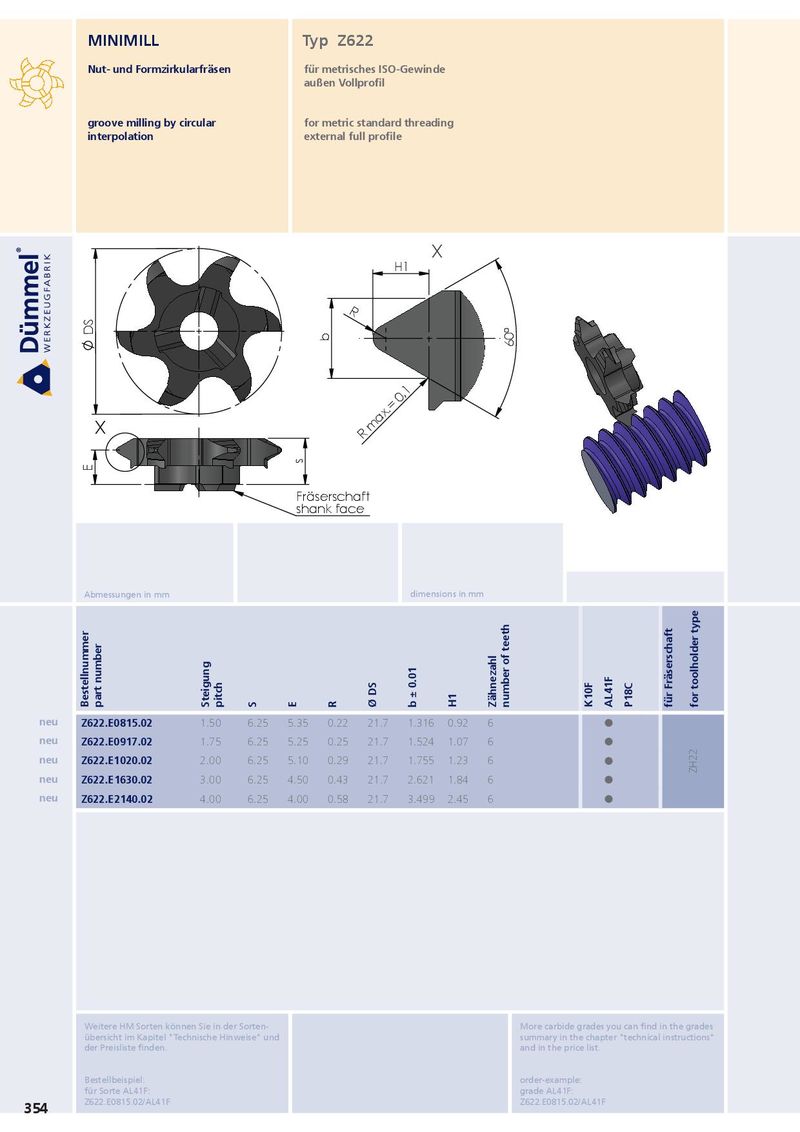

Общий каталог Dümmel 2015 - страница 356

MINIMILL Typ Z622 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde außen Vollprofil groove milling by circular for metric standard threading interpolation external full profile X H1 R DS b 60° X R max.= 0,1 s E Fräserschaft shank face Abmessungen in mm dimensions in mm Bestellnummer part number Steigung pitch S E R Ø DS b ± 0.01 H1 Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type neu Z622.E0815.02 1.50 6.25 5.35 0.22 21.7 1.316 0.92 6 ˜ neu Z622.E0917.02 1.75 6.25 5.25 0.25 21.7 1.524 1.07 6 ˜ neu Z622.E1020.02 2.00 6.25 5.10 0.29 21.7 1.755 1.23 6 ˜ ZH22 neu Z622.E1630.02 3.00 6.25 4.50 0.43 21.7 2.621 1.84 6 ˜ neu Z622.E2140.02 4.00 6.25 4.00 0.58 21.7 3.499 2.45 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z622.E0815.02/AL41F Z622.E0815.02/AL41F 354
