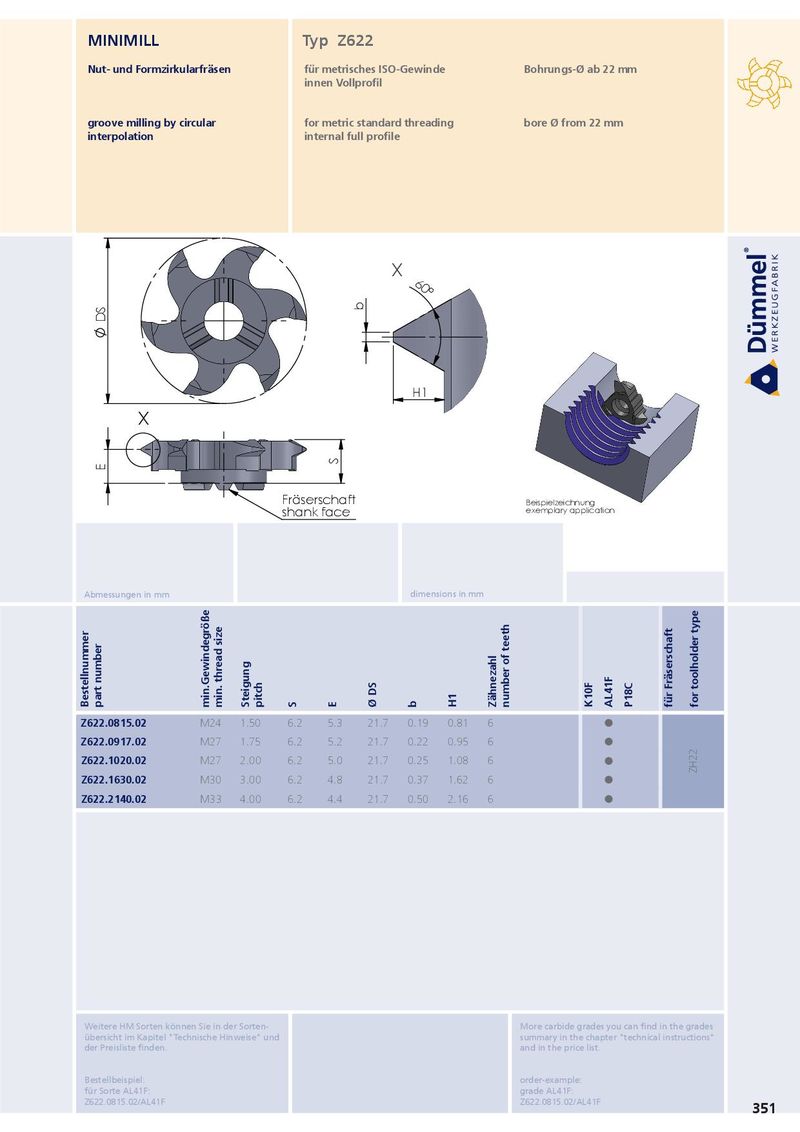

MINIMILL Typ Z622 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 22 mm innen Vollprofil groove milling by circular for metric standard threading bore Ø from 22 mm interpolation internal full profile X 60° b DS H1 X S E Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b H1 Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z622.0815.02 M24 1.50 6.2 5.3 21.7 0.19 0.81 6 ˜ Z622.0917.02 M27 1.75 6.2 5.2 21.7 0.22 0.95 6 ˜ Z622.1020.02 M27 2.00 6.2 5.0 21.7 0.25 1.08 6 ˜ ZH22 Z622.1630.02 M30 3.00 6.2 4.8 21.7 0.37 1.62 6 ˜ Z622.2140.02 M33 4.00 6.2 4.4 21.7 0.50 2.16 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z622.0815.02/AL41F Z622.0815.02/AL41F 351
