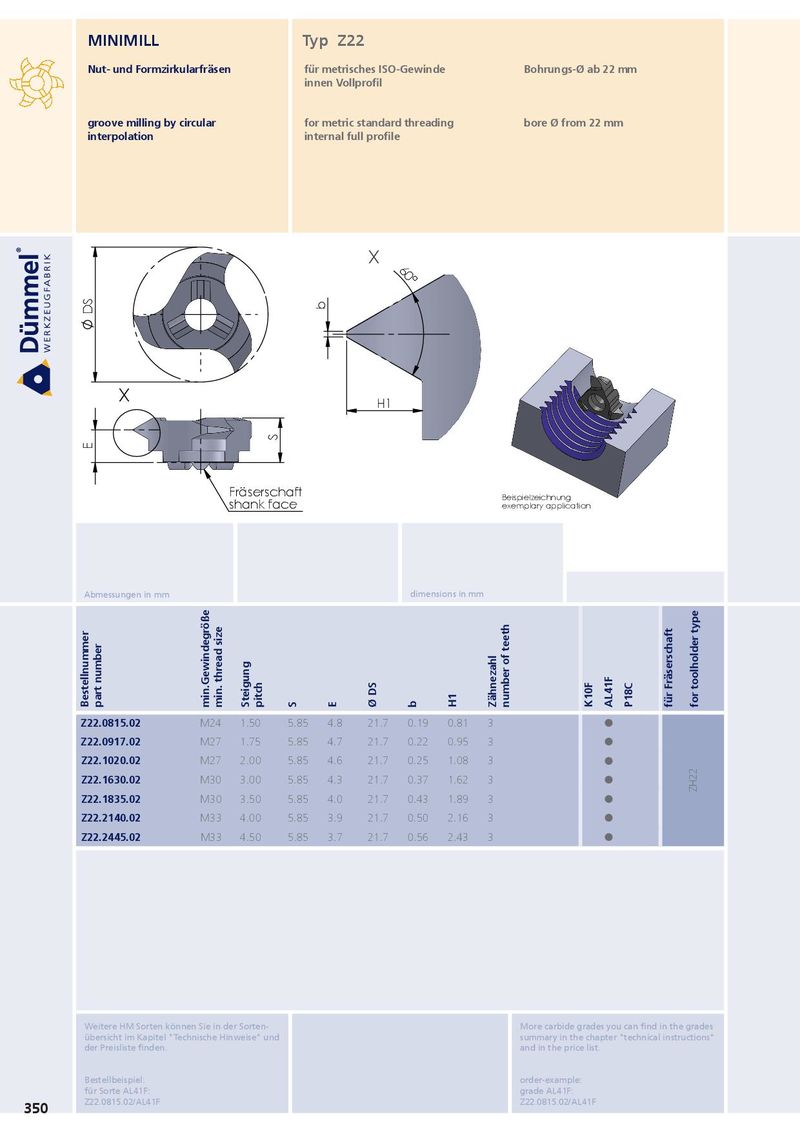

MINIMILL Typ Z22 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 22 mm innen Vollprofil groove milling by circular for metric standard threading bore Ø from 22 mm interpolation internal full profile X 60° DS b X H1 S E Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b H1 Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z22.0815.02 M24 1.50 5.85 4.8 21.7 0.19 0.81 3 ˜ Z22.0917.02 M27 1.75 5.85 4.7 21.7 0.22 0.95 3 ˜ Z22.1020.02 M27 2.00 5.85 4.6 21.7 0.25 1.08 3 ˜ Z22.1630.02 M30 3.00 5.85 4.3 21.7 0.37 1.62 3 ˜ ZH22 Z22.1835.02 M30 3.50 5.85 4.0 21.7 0.43 1.89 3 ˜ Z22.2140.02 M33 4.00 5.85 3.9 21.7 0.50 2.16 3 ˜ Z22.2445.02 M33 4.50 5.85 3.7 21.7 0.56 2.43 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z22.0815.02/AL41F Z22.0815.02/AL41F 350
