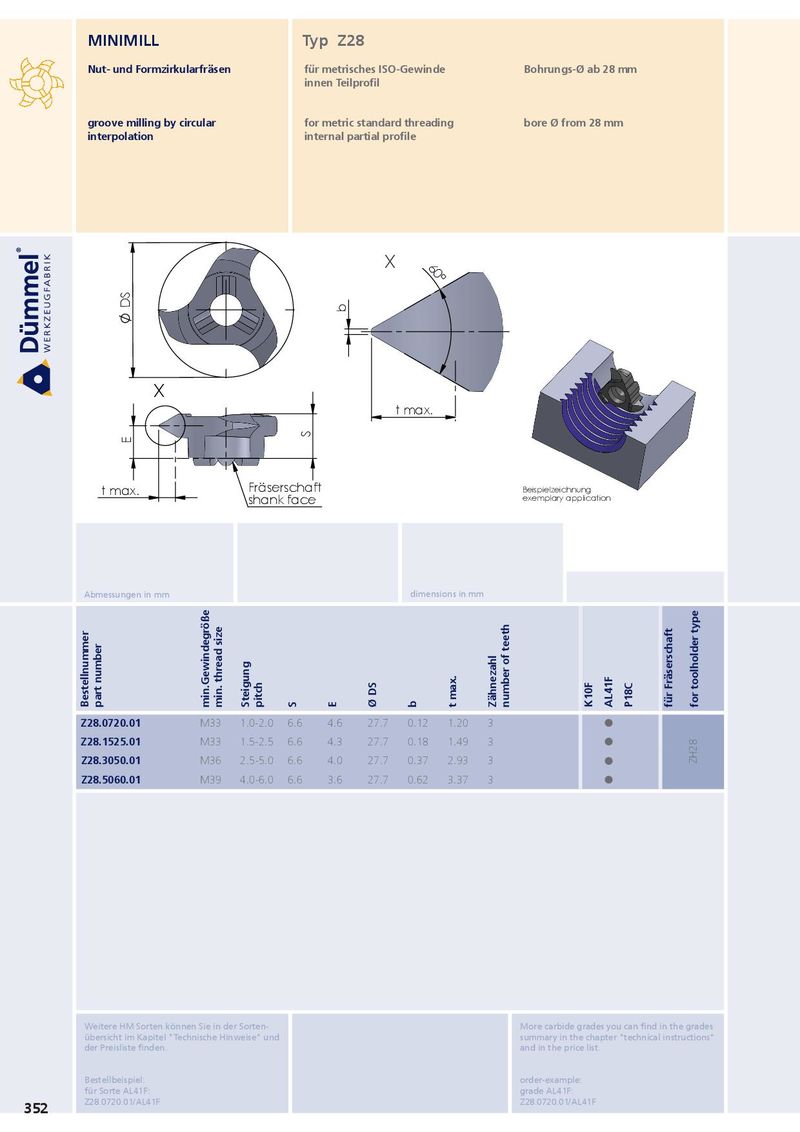

MINIMILL Typ Z28 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 28 mm innen Teilprofil groove milling by circular for metric standard threading bore Ø from 28 mm interpolation internal partial profile X 60° DS b X t max. S E t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z28.0720.01 M33 1.0-2.0 6.6 4.6 27.7 0.12 1.20 3 ˜ Z28.1525.01 M33 1.5-2.5 6.6 4.3 27.7 0.18 1.49 3 ˜ Z28.3050.01 M36 2.5-5.0 6.6 4.0 27.7 0.37 2.93 3 ˜ ZH28 Z28.5060.01 M39 4.0-6.0 6.6 3.6 27.7 0.62 3.37 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z28.0720.01/AL41F Z28.0720.01/AL41F 352
