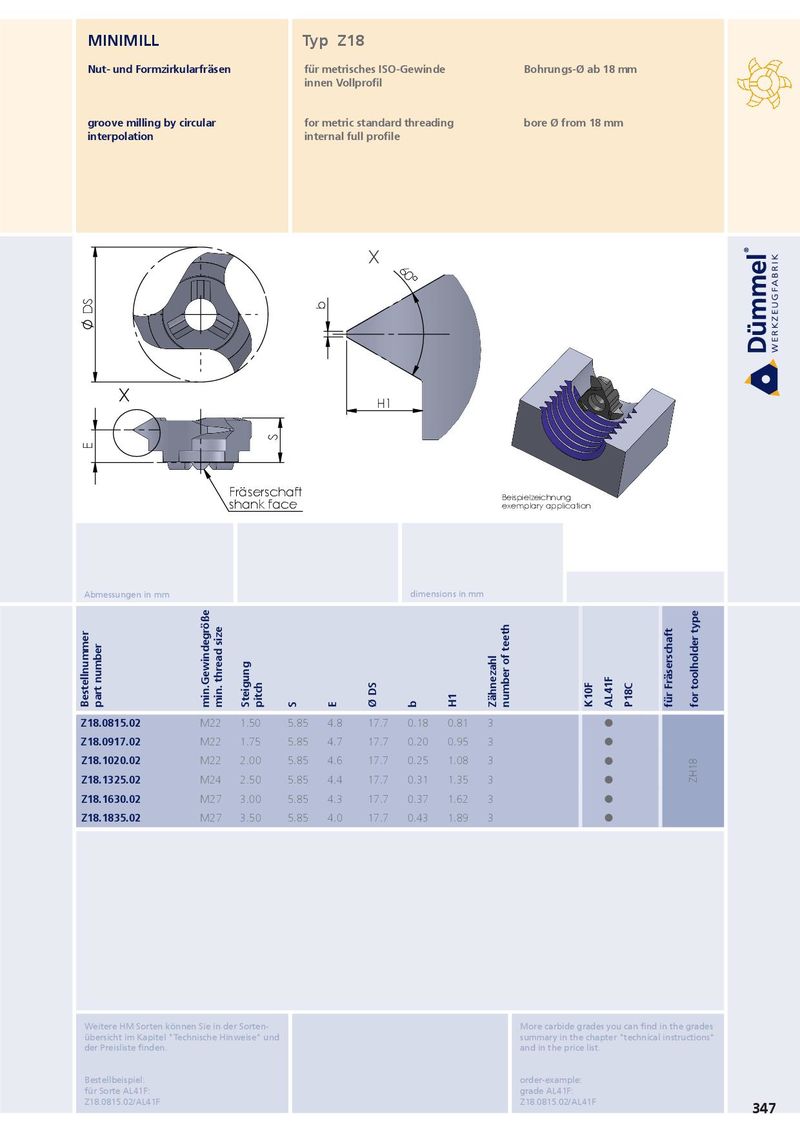

MINIMILL Typ Z18 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 18 mm innen Vollprofil groove milling by circular for metric standard threading bore Ø from 18 mm interpolation internal full profile X 60° DS b X H1 S E Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b H1 Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z18.0815.02 M22 1.50 5.85 4.8 17.7 0.18 0.81 3 ˜ Z18.0917.02 M22 1.75 5.85 4.7 17.7 0.20 0.95 3 ˜ Z18.1020.02 M22 2.00 5.85 4.6 17.7 0.25 1.08 3 ˜ Z18.1325.02 M24 2.50 5.85 4.4 17.7 0.31 1.35 3 ˜ ZH18 Z18.1630.02 M27 3.00 5.85 4.3 17.7 0.37 1.62 3 ˜ Z18.1835.02 M27 3.50 5.85 4.0 17.7 0.43 1.89 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z18.0815.02/AL41F Z18.0815.02/AL41F 347
