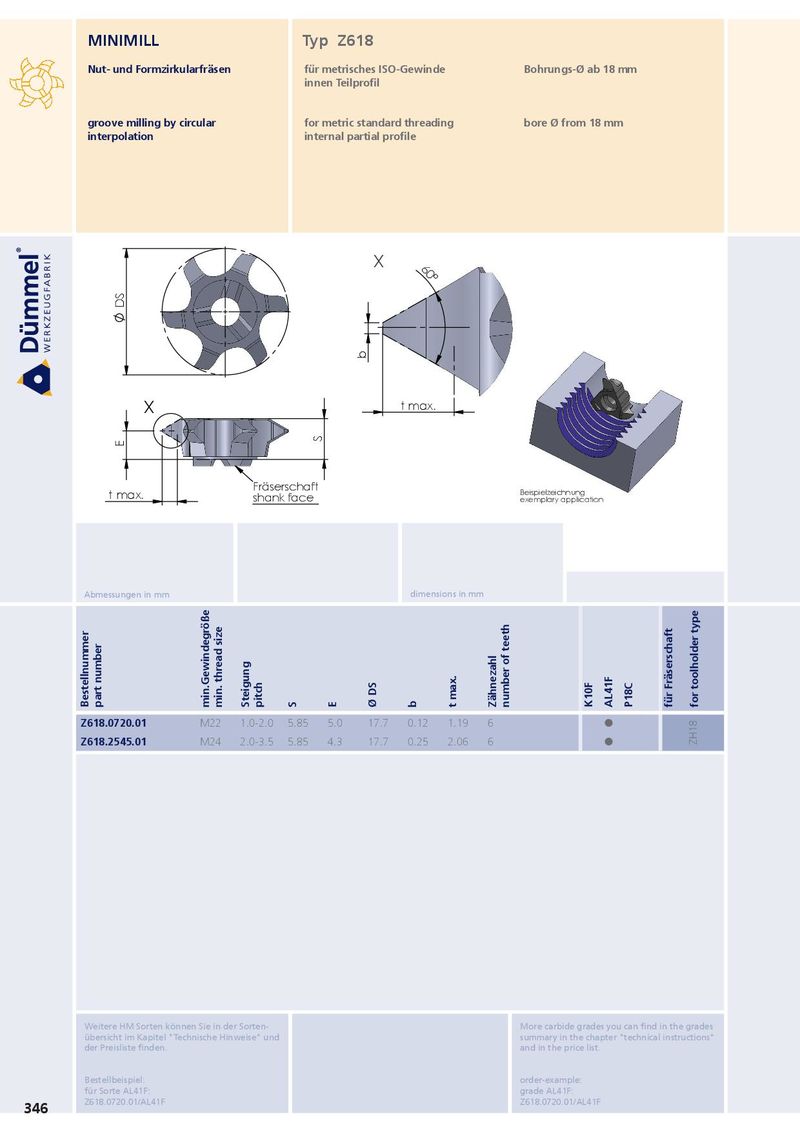

MINIMILL Typ Z618 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 18 mm innen Teilprofil groove milling by circular for metric standard threading bore Ø from 18 mm interpolation internal partial profile X 60° DS b X t max. S E Fräserschaft Beispielzeichnung t max. shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z618.0720.01 M22 1.0-2.0 5.85 5.0 17.7 0.12 1.19 6 ˜ Z618.2545.01 M24 2.0-3.5 5.85 4.3 17.7 0.25 2.06 6 ˜ ZH18 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z618.0720.01/AL41F Z618.0720.01/AL41F 346
