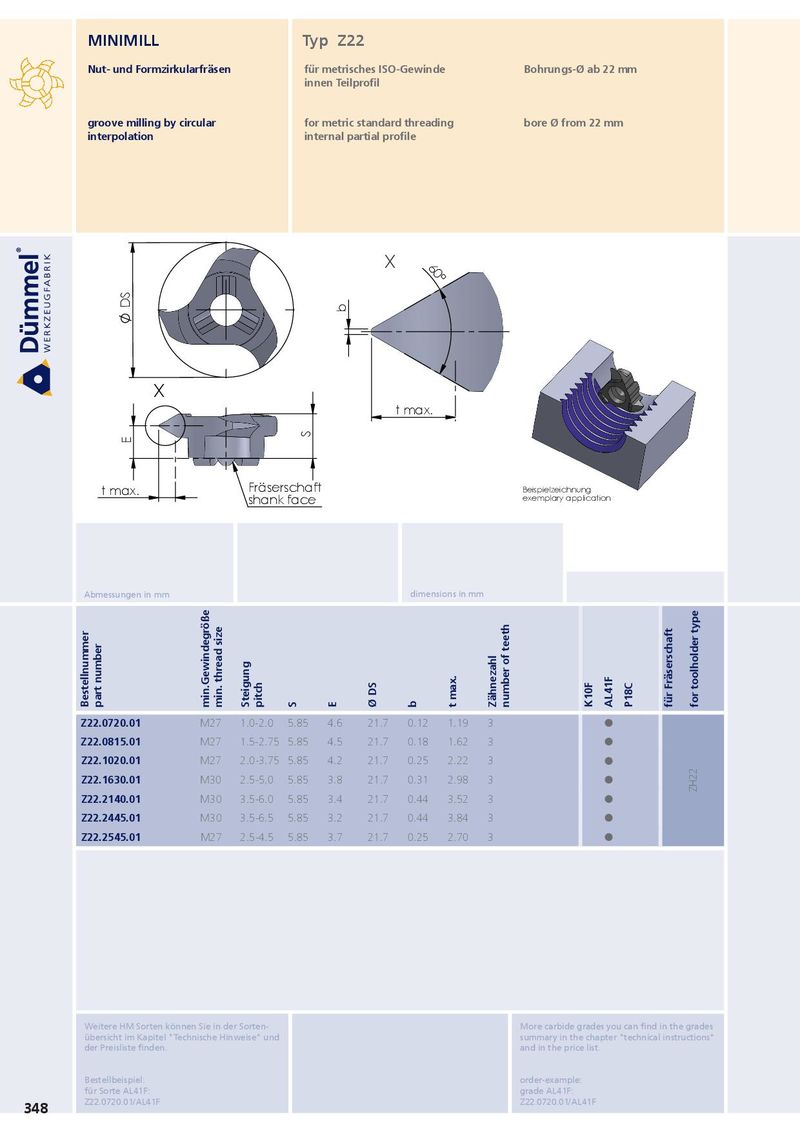

MINIMILL Typ Z22 Nut- und Formzirkularfräsen für metrisches ISO-Gewinde Bohrungs-Ø ab 22 mm innen Teilprofil groove milling by circular for metric standard threading bore Ø from 22 mm interpolation internal partial profile X 60° DS b X t max. S E t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number min.Gewindegröße min. thread size Steigung pitch S E Ø DS b t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z22.0720.01 M27 1.0-2.0 5.85 4.6 21.7 0.12 1.19 3 ˜ Z22.0815.01 M27 1.5-2.75 5.85 4.5 21.7 0.18 1.62 3 ˜ Z22.1020.01 M27 2.0-3.75 5.85 4.2 21.7 0.25 2.22 3 ˜ Z22.1630.01 M30 2.5-5.0 5.85 3.8 21.7 0.31 2.98 3 ˜ ZH22 Z22.2140.01 M30 3.5-6.0 5.85 3.4 21.7 0.44 3.52 3 ˜ Z22.2445.01 M30 3.5-6.5 5.85 3.2 21.7 0.44 3.84 3 ˜ Z22.2545.01 M27 2.5-4.5 5.85 3.7 21.7 0.25 2.70 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z22.0720.01/AL41F Z22.0720.01/AL41F 348
