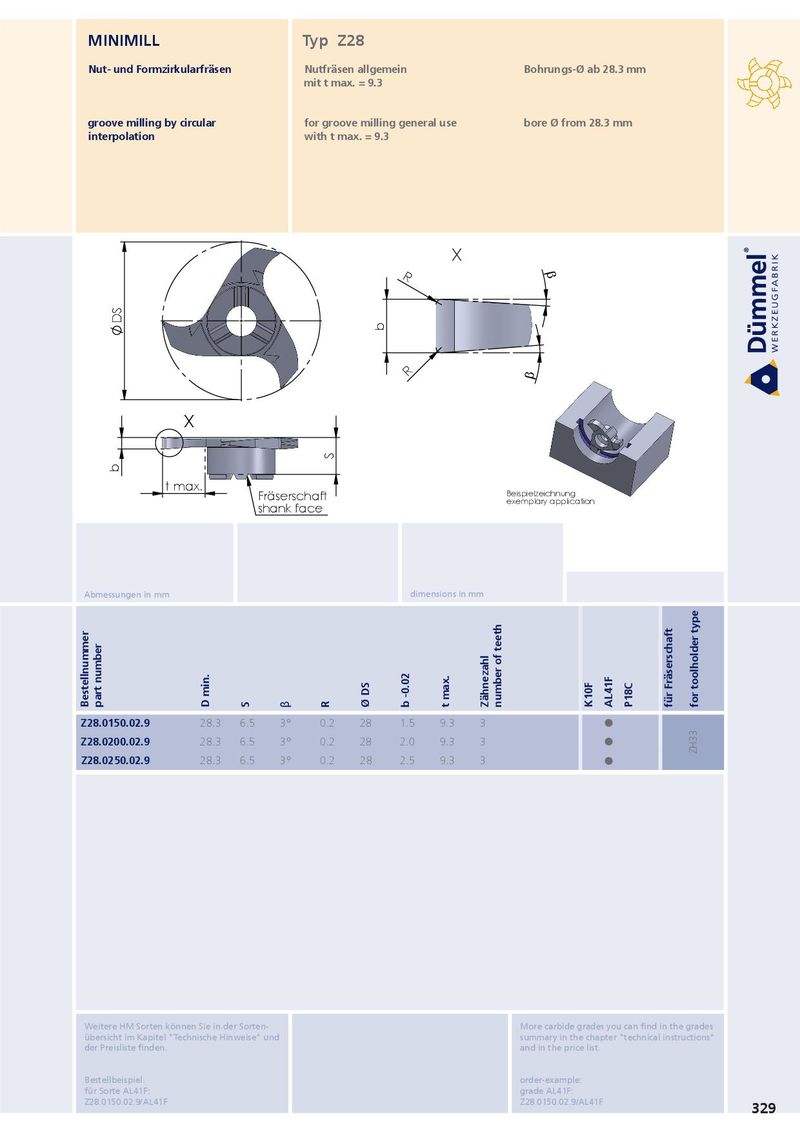

Общий каталог Dümmel 2015 - страница 331

MINIMILL Typ Z28 Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 28.3 mm mit t max. = 9.3 groove milling by circular for groove milling general use bore Ø from 28.3 mm interpolation with t max. = 9.3 X E R DS b R E X S b t max. Beispielzeichnung Fräserschaft exemplary application shank face Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b -0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z28.0150.02.9 28.3 6.5 3° 0.2 28 1.5 9.3 3 ˜ Z28.0200.02.9 28.3 6.5 3° 0.2 28 2.0 9.3 3 ˜ ZH33 Z28.0250.02.9 28.3 6.5 3° 0.2 28 2.5 9.3 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z28.0150.02.9/AL41F Z28.0150.02.9/AL41F 329
