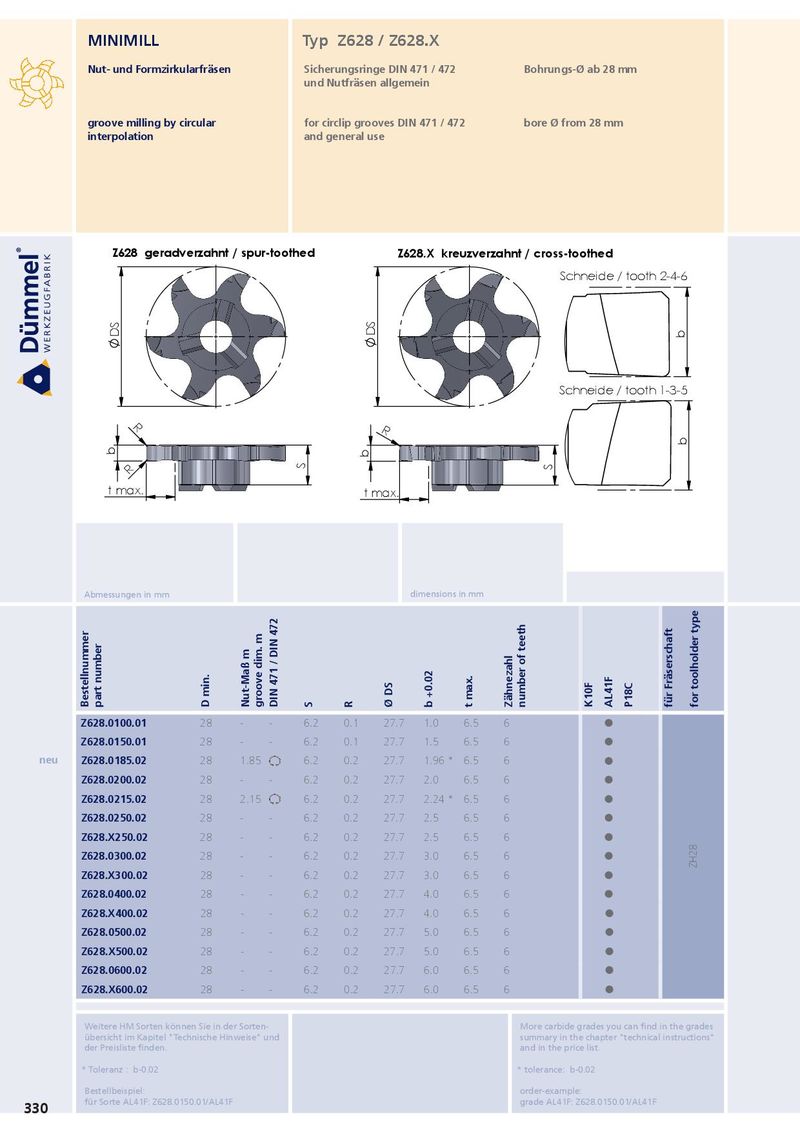

MINIMILL Typ Z628 / Z628.X Nut- und Formzirkularfräsen Sicherungsringe DIN 471 / 472 Bohrungs-Ø ab 28 mm und Nutfräsen allgemein groove milling by circular for circlip grooves DIN 471 / 472 bore Ø from 28 mm interpolation and general use Z628 geradverzahnt / spur-toothed Z628.X kreuzverzahnt / cross-toothed Schneide / tooth 2-4-6 DS DS b Schneide / tooth 1-3-5 R R b b b S R S t max. t max. Abmessungen in mm dimensions in mm Bestellnummer part number D min. Nut-Maß m groove dim. m DIN 471 / DIN 472 S R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z628.0100.01 28 - - 6.2 0.1 27.7 1.0 6.5 6 ˜ Z628.0150.01 28 - - 6.2 0.1 27.7 1.5 6.5 6 ˜ neu Z628.0185.02 28 1.85 6.2 0.2 27.7 1.96 * 6.5 6 ˜ Z628.0200.02 28 - - 6.2 0.2 27.7 2.0 6.5 6 ˜ Z628.0215.02 28 2.15 6.2 0.2 27.7 2.24 * 6.5 6 ˜ Z628.0250.02 28 - - 6.2 0.2 27.7 2.5 6.5 6 ˜ Z628.X250.02 28 - - 6.2 0.2 27.7 2.5 6.5 6 ˜ Z628.0300.02 28 - - 6.2 0.2 27.7 3.0 6.5 6 ˜ ZH28 Z628.X300.02 28 - - 6.2 0.2 27.7 3.0 6.5 6 ˜ Z628.0400.02 28 - - 6.2 0.2 27.7 4.0 6.5 6 ˜ Z628.X400.02 28 - - 6.2 0.2 27.7 4.0 6.5 6 ˜ Z628.0500.02 28 - - 6.2 0.2 27.7 5.0 6.5 6 ˜ Z628.X500.02 28 - - 6.2 0.2 27.7 5.0 6.5 6 ˜ Z628.0600.02 28 - - 6.2 0.2 27.7 6.0 6.5 6 ˜ Z628.X600.02 28 - - 6.2 0.2 27.7 6.0 6.5 6 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. * Toleranz : b-0.02 * tolerance: b-0.02 Bestellbeispiel: order-example: für Sorte AL41F: Z628.0150.01/AL41F grade AL41F: Z628.0150.01/AL41F 330
