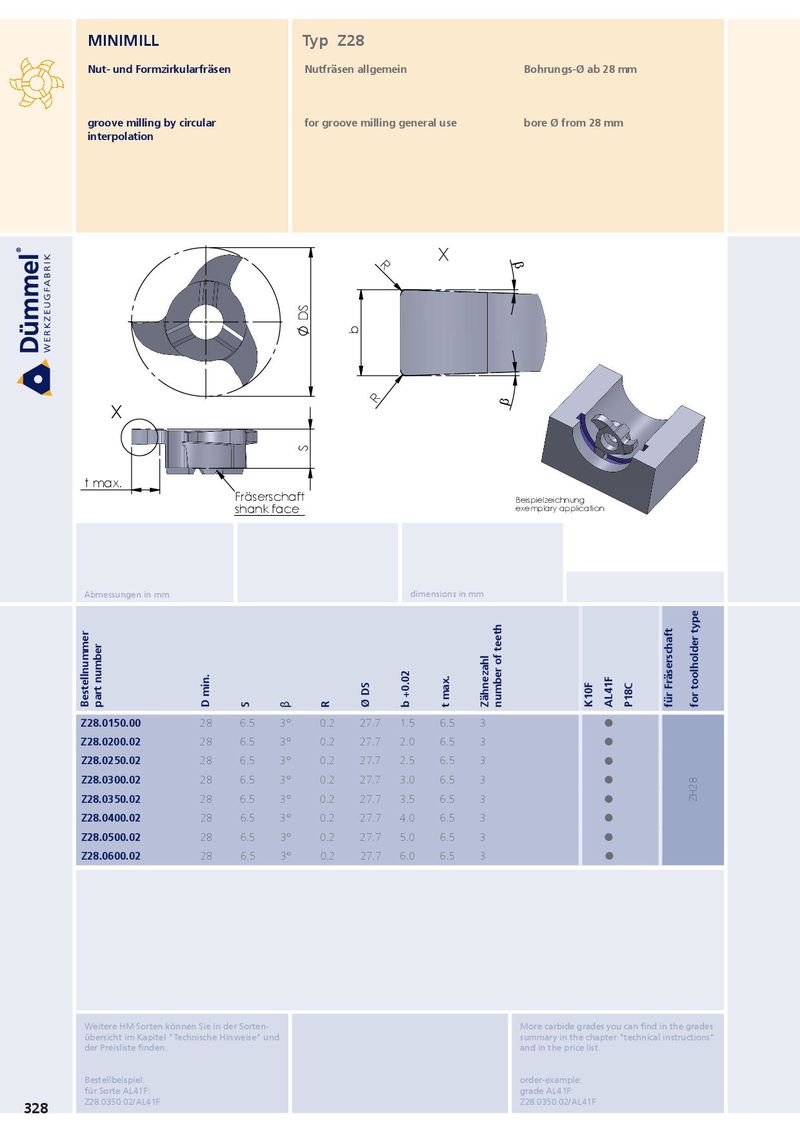

MINIMILL Typ Z28 Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 28 mm groove milling by circular for groove milling general use bore Ø from 28 mm interpolation R X E DS b R E X S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z28.0150.00 28 6.5 3° 0.2 27.7 1.5 6.5 3 ˜ Z28.0200.02 28 6.5 3° 0.2 27.7 2.0 6.5 3 ˜ Z28.0250.02 28 6.5 3° 0.2 27.7 2.5 6.5 3 ˜ Z28.0300.02 28 6.5 3° 0.2 27.7 3.0 6.5 3 ˜ Z28.0350.02 28 6.5 3° 0.2 27.7 3.5 6.5 3 ˜ ZH28 Z28.0400.02 28 6.5 3° 0.2 27.7 4.0 6.5 3 ˜ Z28.0500.02 28 6.5 3° 0.2 27.7 5.0 6.5 3 ˜ Z28.0600.02 28 6.5 3° 0.2 27.7 6.0 6.5 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z28.0350.02/AL41F Z28.0350.02/AL41F 328
