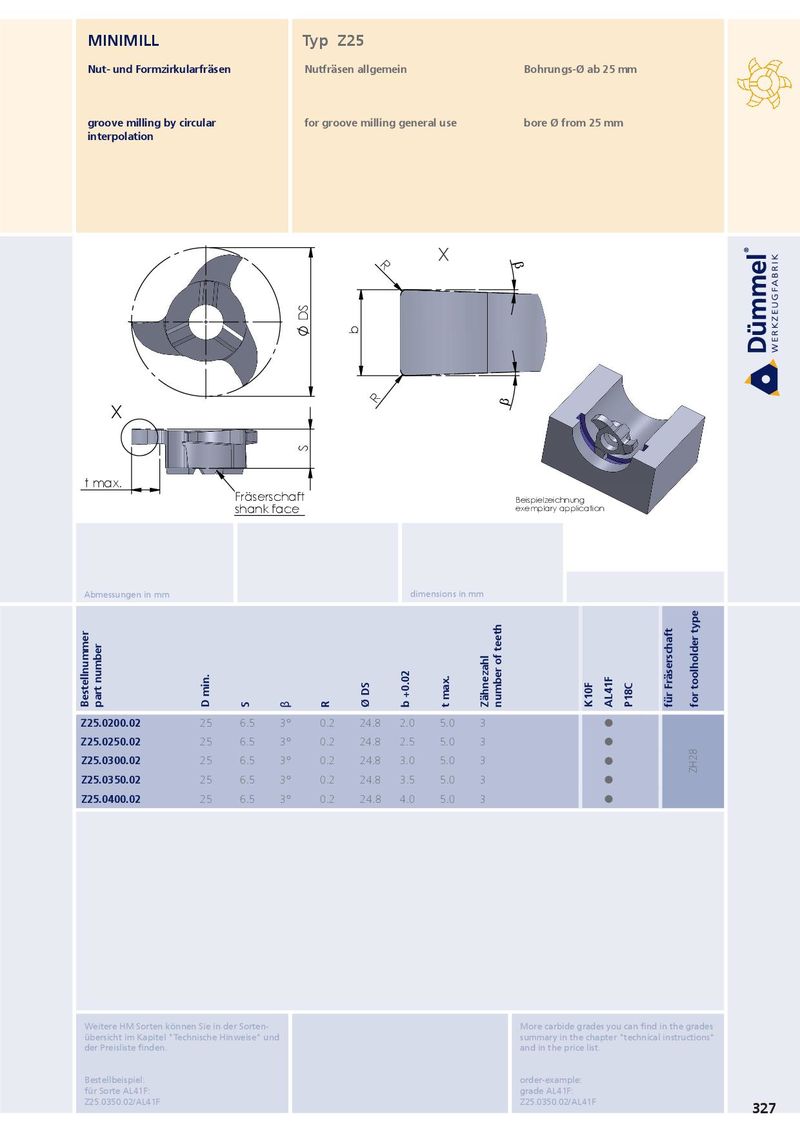

MINIMILL Typ Z25 Nut- und Formzirkularfräsen Nutfräsen allgemein Bohrungs-Ø ab 25 mm groove milling by circular for groove milling general use bore Ø from 25 mm interpolation R X E DS b R E X S t max. Fräserschaft Beispielzeichnung shank face exemplary application Abmessungen in mm dimensions in mm Bestellnummer part number D min. S β R Ø DS b +0.02 t max. Zähnezahl number of teeth K10F AL41F P18C für Fräserschaft for toolholder type Z25.0200.02 25 6.5 3° 0.2 24.8 2.0 5.0 3 ˜ Z25.0250.02 25 6.5 3° 0.2 24.8 2.5 5.0 3 ˜ Z25.0300.02 25 6.5 3° 0.2 24.8 3.0 5.0 3 ˜ ZH28 Z25.0350.02 25 6.5 3° 0.2 24.8 3.5 5.0 3 ˜ Z25.0400.02 25 6.5 3° 0.2 24.8 4.0 5.0 3 ˜ Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel "Technische Hinweise" und summary in the chapter "technical instructions" der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: Z25.0350.02/AL41F Z25.0350.02/AL41F 327
