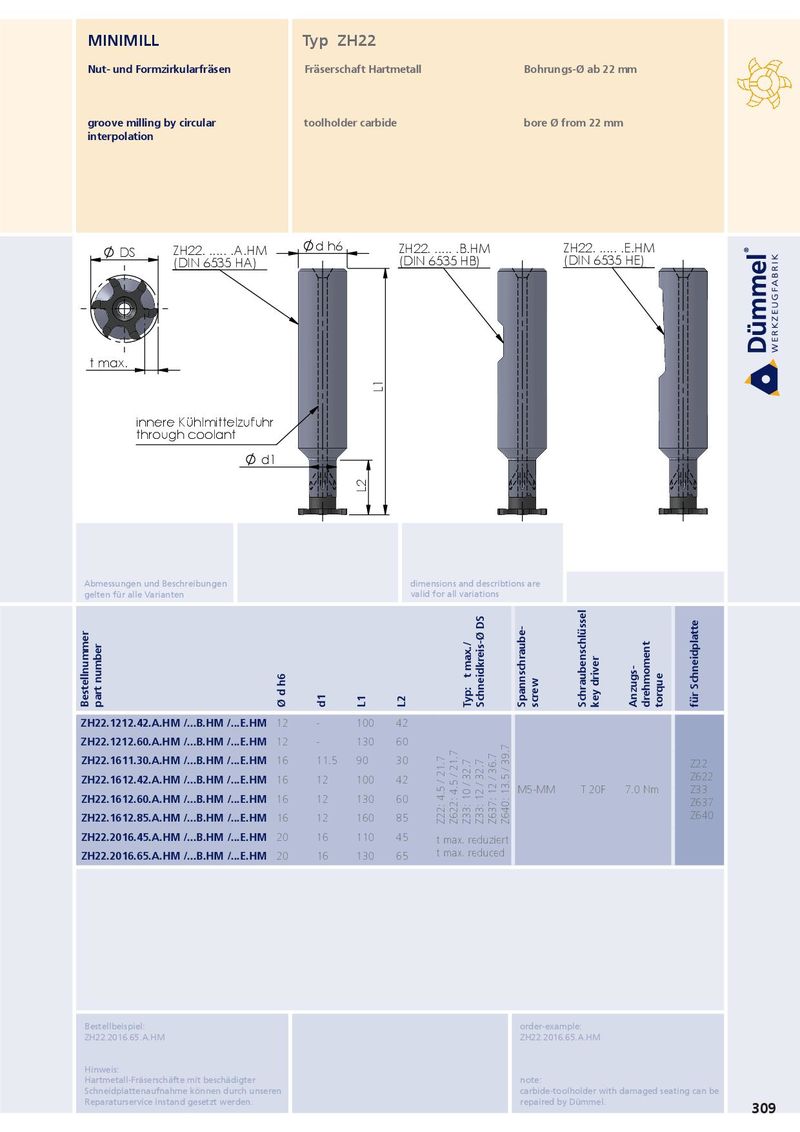

Общий каталог Dümmel 2015 - страница 311

MINIMILL Typ ZH22 Nut- und Formzirkularfräsen Fräserschaft Hartmetall Bohrungs-Ø ab 22 mm groove milling by circular toolholder carbide bore Ø from 22 mm interpolation d h6 DS ZH22. ..... .A.HM ZH22. ..... .B.HM ZH22. ..... .E.HM (DIN 6535 HA) (DIN 6535 HB) (DIN 6535 HE) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte ZH22.1212.42.A.HM /...B.HM /...E.HM 12 - 100 42 ZH22.1212.60.A.HM /...B.HM /...E.HM 12 - 130 60 ZH22.1611.30.A.HM /...B.HM /...E.HM 16 11.5 90 30 Z22 ZH22.1612.42.A.HM /...B.HM /...E.HM 16 12 100 42 Z622 M5-MM T 20F 7.0 Nm Z33 ZH22.1612.60.A.HM /...B.HM /...E.HM 16 12 130 60 Z637 ZH22.1612.85.A.HM /...B.HM /...E.HM 16 12 160 85 Z640 Z22: 4.5 / 21.7 Z622: 4.5 / 21.7 Z33: 10 / 32.7 Z33: 12 / 32.7 Z637: 12 / 36.7 Z640: 13.5 / 39.7 ZH22.2016.45.A.HM /...B.HM /...E.HM 20 16 110 45 t max. reduziert ZH22.2016.65.A.HM /...B.HM /...E.HM 20 16 130 65 t max. reduced Bestellbeispiel: order-example: ZH22.2016.65.A.HM ZH22.2016.65.A.HM Hinweis: Hartmetall-Fräserschäfte mit beschädigter note: Schneidplattenaufnahme können durch unseren carbide-toolholder with damaged seating can be Reparaturservice instand gesetzt werden. repaired by Dümmel. 309
