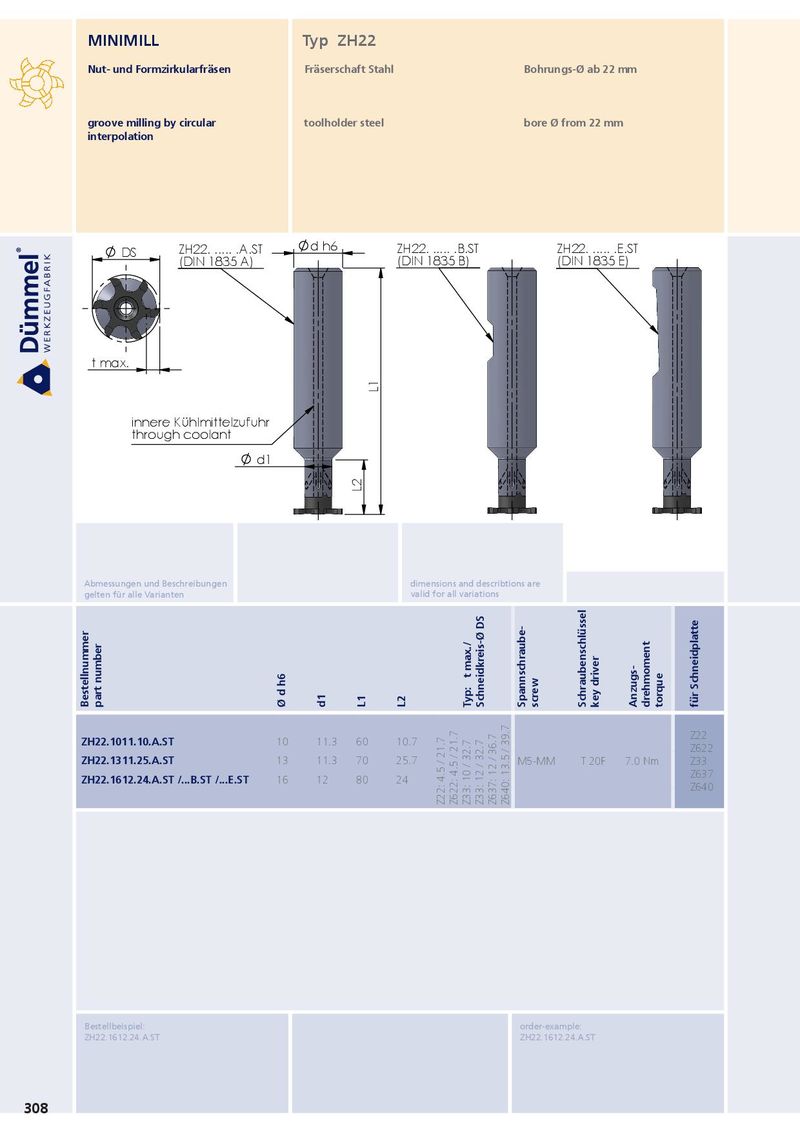

MINIMILL Typ ZH22 Nut- und Formzirkularfräsen Fräserschaft Stahl Bohrungs-Ø ab 22 mm groove milling by circular toolholder steel bore Ø from 22 mm interpolation DS ZH22. ..... .A.ST d h6 ZH22. ..... .B.ST ZH22. ..... .E.ST (DIN 1835 A) (DIN 1835 B) (DIN 1835 E) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte Z22 ZH22.1011.10.A.ST 10 11.3 60 10.7 Z622 ZH22.1311.25.A.ST 13 11.3 70 25.7 M5-MM T 20F 7.0 Nm Z33 Z637 ZH22.1612.24.A.ST /...B.ST /...E.ST 16 12 80 24 Z640 Z22: 4.5 / 21.7 Z622: 4.5 / 21.7 Z33: 10 / 32.7 Z33: 12 / 32.7 Z637: 12 / 36.7 Z640: 13.5 / 39.7 Bestellbeispiel: order-example: ZH22.1612.24.A.ST ZH22.1612.24.A.ST 308
