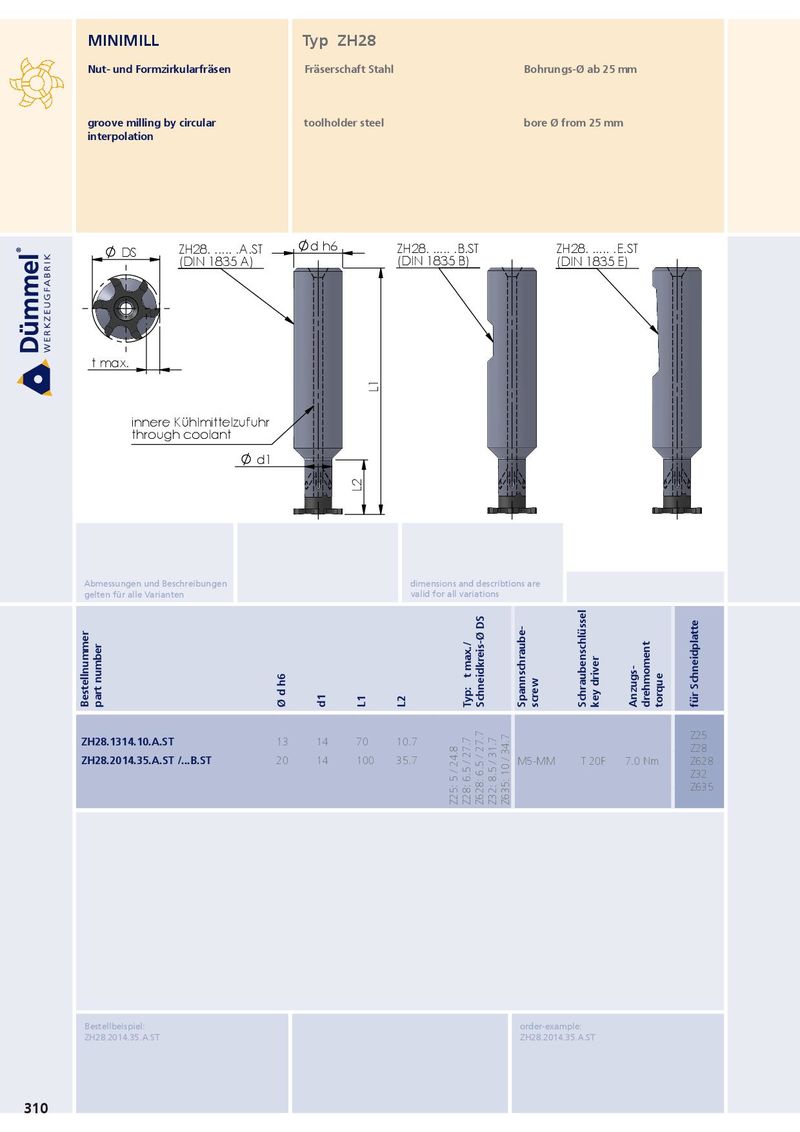

MINIMILL Typ ZH28 Nut- und Formzirkularfräsen Fräserschaft Stahl Bohrungs-Ø ab 25 mm groove milling by circular toolholder steel bore Ø from 25 mm interpolation d h6 DS ZH28. ..... .A.ST ZH28. ..... .B.ST ZH28. ..... .E.ST (DIN 1835 A) (DIN 1835 B) (DIN 1835 E) t max. L1 innere Kühlmittelzufuhr through coolant d1 L2 Abmessungen und Beschreibungen dimensions and describtions are gelten für alle Varianten valid for all variations Bestellnummer part number Ø d h6 d1 L1 L2 Typ: t max./ Schneidkreis-Ø DS Spannschraube- screw Schraubenschlüssel key driver Anzugs- drehmoment torque für Schneidplatte Z25 ZH28.1314.10.A.ST 13 14 70 10.7 Z28 ZH28.2014.35.A.ST /...B.ST 20 14 100 35.7 M5-MM T 20F 7.0 Nm Z628 Z32 Z635 Z25: 5 / 24.8 Z28: 6.5 / 27.7 Z628: 6.5 / 27.7 Z32: 8.5 / 31.7 Z635: 10 / 34.7 Bestellbeispiel: order-example: ZH28.2014.35.A.ST ZH28.2014.35.A.ST 310
