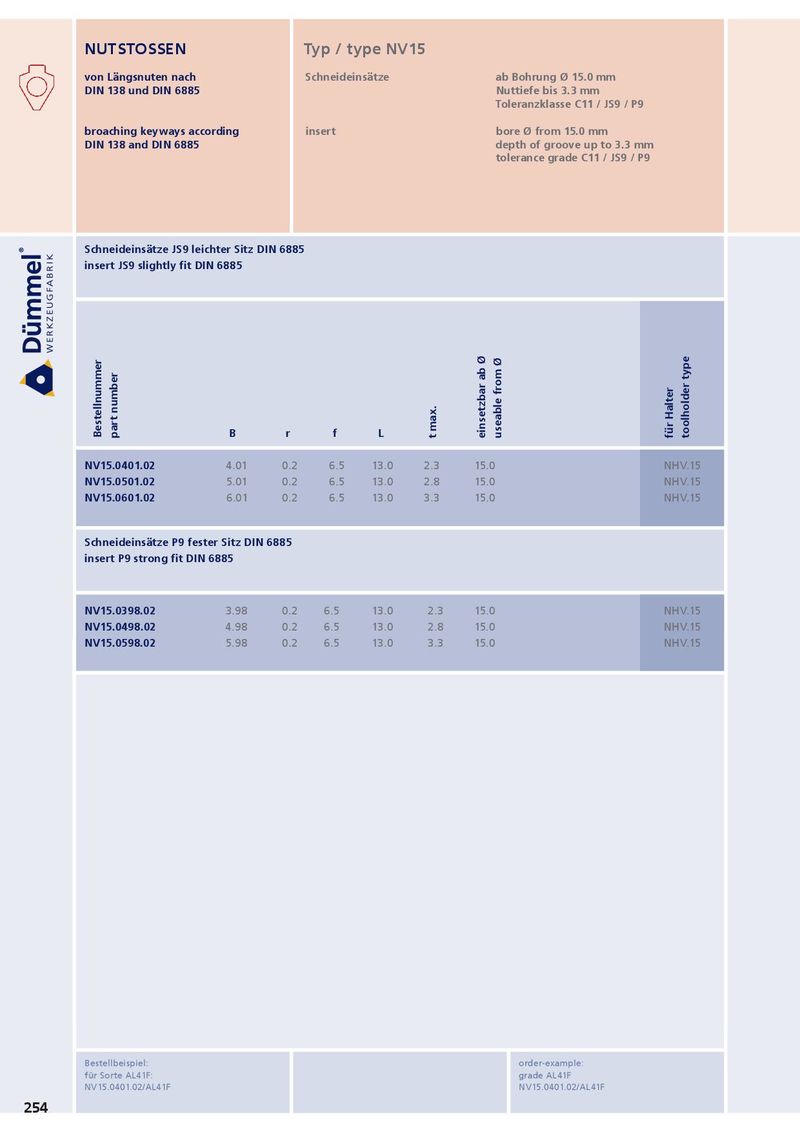

| NUTSTOSSEN | Typ / type NV15 | |
| von Längsnuten nach | Schneideinsätze | ab Bohrung Ø 15.0 mm |
| DIN 138 und DIN 6885 | Nuttiefe bis 3.3 mm Toleranzklasse C11 / JS9 / P9 | |
| broaching keyways according | insert | bore Ø from 15.0 mm |
| DIN 138 and DIN 6885 | depth of groove up to 3.3 mm tolerance grade C11 / JS9 / P9 |
Schneideinsätze JS9 leichter Sitz DIN 6885 insert JS9 slightly fit DIN 6885
| Bestellnummer part number | B | r | f | L | t max. | einsetzbar ab Ø useable from Ø | für Halter toolholder type |
| NV15.0401.02 | 4.01 | 0.2 | 6.5 | 13.0 | 2.3 | 15.0 | NHV.15 |
| NV15.0501.02 | 5.01 | 0.2 | 6.5 | 13.0 | 2.8 | 15.0 | NHV.15 |
| NV15.0601.02 | 6.01 | 0.2 | 6.5 | 13.0 | 3.3 | 15.0 | NHV.15 |
Schneideinsätze P9 fester Sitz DIN 6885 insert P9 strong fit DIN 6885
| NV15.0398.02 3.98 NHV.15 0.2 6.5 13.0 2.3 15.0 |
| NV15.0498.02 4.98 NHV.15 0.2 6.5 13.0 2.8 15.0 |
| NV15.0598.02 5.98 NHV.15 0.2 6.5 13.0 3.3 15.0 |
NV15.0401.02/AL41F NV15.0401.02/AL41F
