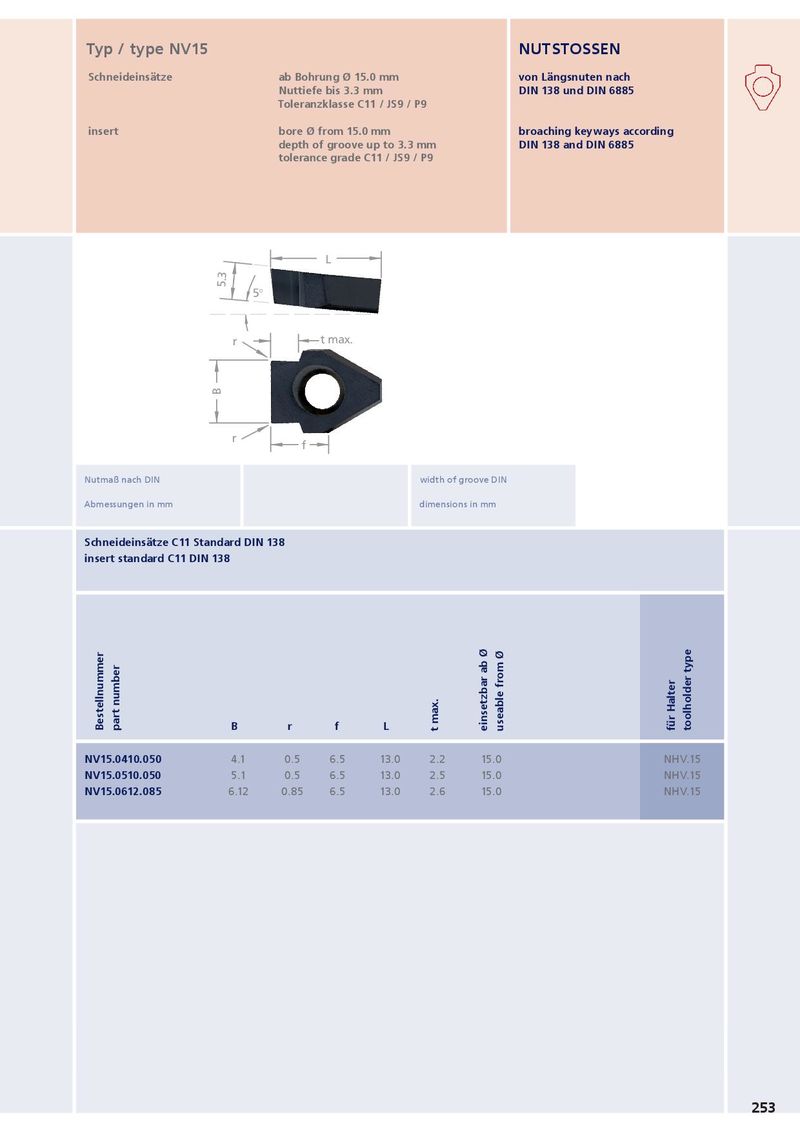

Typ / type NV155° NUTSTOSSEN
| 5° | r r | |||
| Schneideinsätze | ab Bohrung Ø 15.0 mmr | r | von Längsnuten nach | |
| L2 | Nuttiefe bis 3.3 mm | DIN 138 und DIN 6885 | ||
| Toleranzklasse C11 / JS9 / P9 | ||||
| L2 | ||||
| insert | bore Ø from 15.0 mm | broaching keyways according |
depth of groove up to 3.3 mm DIN 138 and DIN 6885 tolerance grade C11 / JS9 / P9
L
| 5° L 5.3 | ||||
| B r r f t max. | ||||
| Nutmaß nach DIN Abmessungen in mm | width of dimensio | groove DIN ns in mm | ||
| Schneideinsätze C11 insert standard C11 | Standard DIN 138 DIN 138 | |||
| Bestellnummer part number | B r f L | t max. | einsetzbar ab Ø useable from Ø | für Halter toolholder type |
| NV15.0410.050 | 4.1 0.5 6.5 13.0 | 2.2 | 15.0 | NHV.15 |
| NV15.0510.050 | 5.1 0.5 6.5 13.0 | 2.5 | 15.0 | NHV.15 |
| NV15.0612.085 | 6.12 0.85 6.5 13.0 | 2.6 | 15.0 | NHV.15 |
d1
