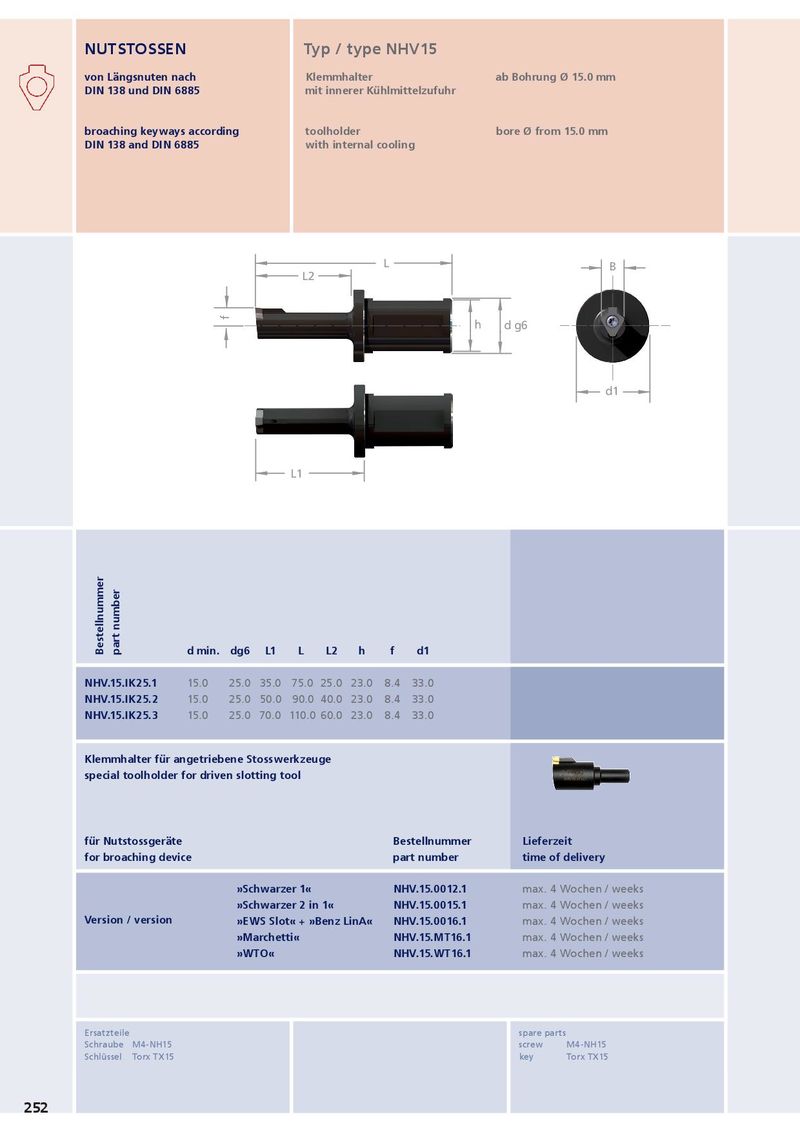

NUTSTOSSEN Typ / type NHV15 von Längsnuten nach Klemmhalter ab Bohrung Ø 15.0 mm 5° 5° DIN 138 und DIN 6885 mit innerer Kühlmittelzufuhr d2 d2 broaching keyways according toolholder Ds = 21.7 Ds = 21.7 bore Ø from 15.0 mm DIN 138 and DIN 6885 with internal cooling L L B B L2 L2 f f h h d g6 d g6 d1 d1 L1 L1 Bestellnummer part number d min. dg6 L1 L L2 h f d1 NHV.15.IK25.1 15.0 25.0 35.0 75.0 25.0 23.0 8.4 33.0 NHV.15.IK25.2 15.0 25.0 50.0 90.0 40.0 23.0 8.4 33.0 NHV.15.IK25.3 15.0 25.0 70.0 110.0 60.0 23.0 8.4 33.0 Klemmhalter für angetriebene Stosswerkzeuge special toolholder for driven slotting tool für Nutstossgeräte Bestellnummer Lieferzeit for broaching device part number time of delivery »Schwarzer 1« NHV.15.0012.1 max. 4 Wochen / weeks »Schwarzer 2 in 1« NHV.15.0015.1 max. 4 Wochen / weeks Version / version »EWS Slot« + »Benz LinA« NHV.15.0016.1 max. 4 Wochen / weeks »Marchetti« NHV.15.MT16.1 max. 4 Wochen / weeks »WTO« NHV.15.WT16.1 max. 4 Wochen / weeks Ersatzteile spare parts Schraube M4-NH15 screw M4-NH15 Schlüssel Torx TX15 key Torx TX15 252
