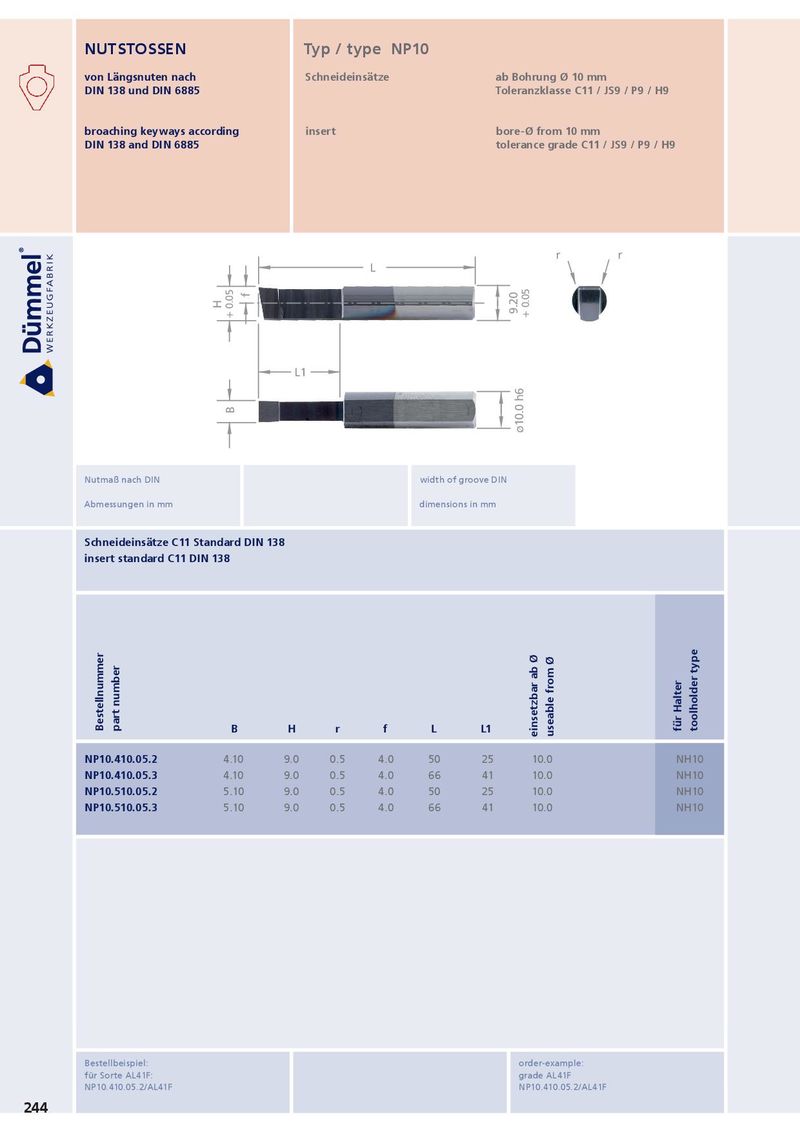

5° 5° NUTSTOSSEN Typ / type NP10 von Längsnuten nach Schneideinsätze ab Bohrung Ø 10 mm DIN 138 und DIN 6885 Ds = 21.7 Ds = 21.7 Toleranzklasse C11 / JS9 / P9 / H9 L2 L2 broaching keyways according insert bore-Ø from 10 mm DIN 138 and DIN 6885 tolerance grade C11 / JS9 / P9 / H9 h h r r r r L L f f H H 9.20 9.20 + 0.05 + 0.05 + 0.05 + 0.05 d1 d1 L1 L1 B B ø10.0 h6 ø10.0 h6 Nutmaß nach DIN width of groove DIN Abmessungen in mm dimensions in mm Schneideinsätze C11 Standard DIN 138 insert standard C11 DIN 138 Bestellnummer part number B H r f L L1 für Halter toolholder type einsetzbar ab Ø useable from Ø NP10.410.05.2 4.10 9.0 0.5 4.0 50 25 10.0 NH10 NP10.410.05.3 4.10 9.0 0.5 4.0 66 41 10.0 NH10 NP10.510.05.2 5.10 9.0 0.5 4.0 50 25 10.0 NH10 NP10.510.05.3 5.10 9.0 0.5 4.0 66 41 10.0 NH10 Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F NP10.410.05.2/AL41F NP10.410.05.2/AL41F 244
