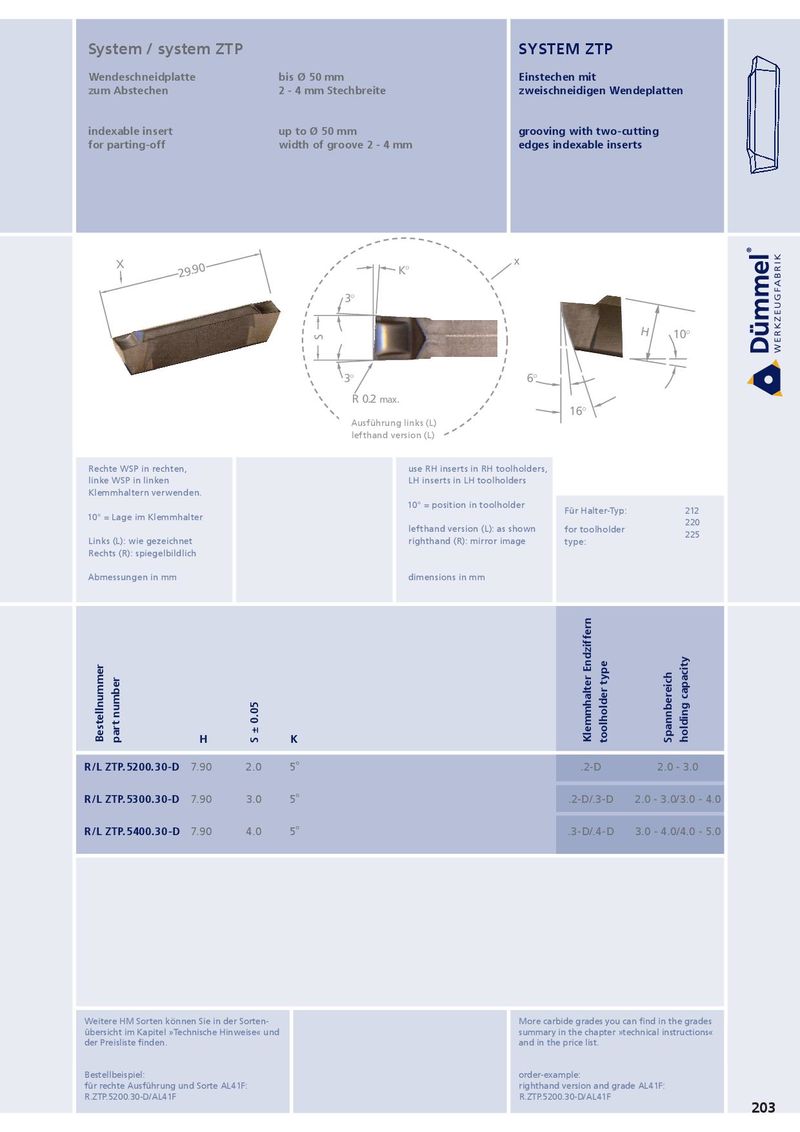

System / system ZTp SYSTEM ZTp Wendeschneidplatte bis Ø 50 mm Einstechen mit zum Abstechen 2 - 4 mm Stechbreite zweischneidigen Wendeplatten indexable insert up to Ø 50 mm grooving with two-cutting for parting-off width of groove 2 - 4 mm edges indexable inserts x X 29.90 K ° 3° H 10° S 3° 6° R 0.2 max. 16° Ausführung links (L) lefthand version (L) Rechte WSP in rechten, use RH inserts in RH toolholders, linke WSP in linken LH inserts in LH toolholders Klemmhaltern verwenden. 10° = position in toolholder Für Halter-Typ: 212 10° = Lage im Klemmhalter 220 lefthand version (L): as shown for toolholder 225 Links (L): wie gezeichnet righthand (R): mirror image type: Rechts (R): spiegelbildlich Abmessungen in mm dimensions in mm Bestellnummer part number H K S ± 0.05 Klemmhalter Endziffern toolholder type Spannbereich holding capacity R/L ZTp.5200.30-D 7.90 2.0 5 ° .2-D 2.0 - 3.0 R/L ZTp.5300.30-D 7.90 3.0 5 ° .2-D/.3-D 2.0 - 3.0/3.0 - 4.0 R/L ZTp.5400.30-D 7.90 4.0 5 ° .3-D/.4-D 3.0 - 4.0/4.0 - 5.0 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: R.ZTP.5200.30-D/AL41F R.ZTP.5200.30-D/AL41F 203
