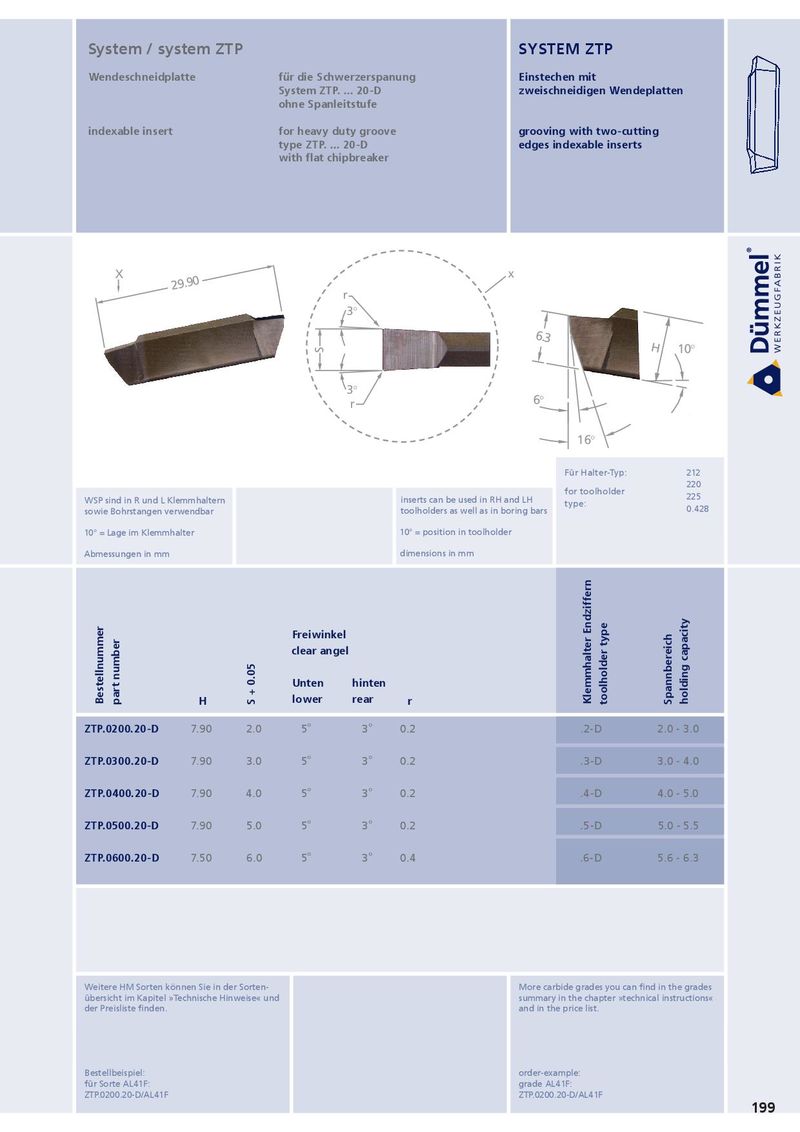

Wendeschneidplatte für die Schwerzerspanung Einstechen mit
System ZTp. ... 20-D zweischneidigen Wendeplatten ohne Spanleitstufe
indexable insert for heavy duty groove grooving with two-cutting
type ZTp. ... 20-D edges indexable inserts with flat chipbreaker
X x 29.90 r 3° 6.3
3° r 6°
WSP sind in R und L Klemmhaltern inserts can be used in RH and LH sowie Bohrstangen verwendbar toolholders as well as in boring bars 10° = Lage im Klemmhalter 10° = position in toolholder Abmessungen in mm dimensions in mm
H 10°
16°
Für Halter-Typ: 212 220 for toolholder 225 type: 0.428
Freiwinkel clear angel Unten hinten H lower rear r
| ZTp.0200.20-D | 7.90 | 2.0 | 5° | 3° | 0.2 | .2-D | 2.0 - 3.0 |
| ZTp.0300.20-D | 7.90 | 3.0 | 5° | 3° | 0.2 | .3-D | 3.0 - 4.0 |
| ZTp.0400.20-D | 7.90 | 4.0 | 5° | 3° | 0.2 | .4-D | 4.0 - 5.0 |
| ZTp.0500.20-D | 7.90 | 5.0 | 5° | 3° | 0.2 | .5-D | 5.0 - 5.5 |
| ZTp.0600.20-D | 7.50 | 6.0 | 5° | 3° | 0.4 | .6-D | 5.6 - 6.3 |
Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list.
ZTP.0200.20-D/AL41F ZTP.0200.20-D/AL41F
