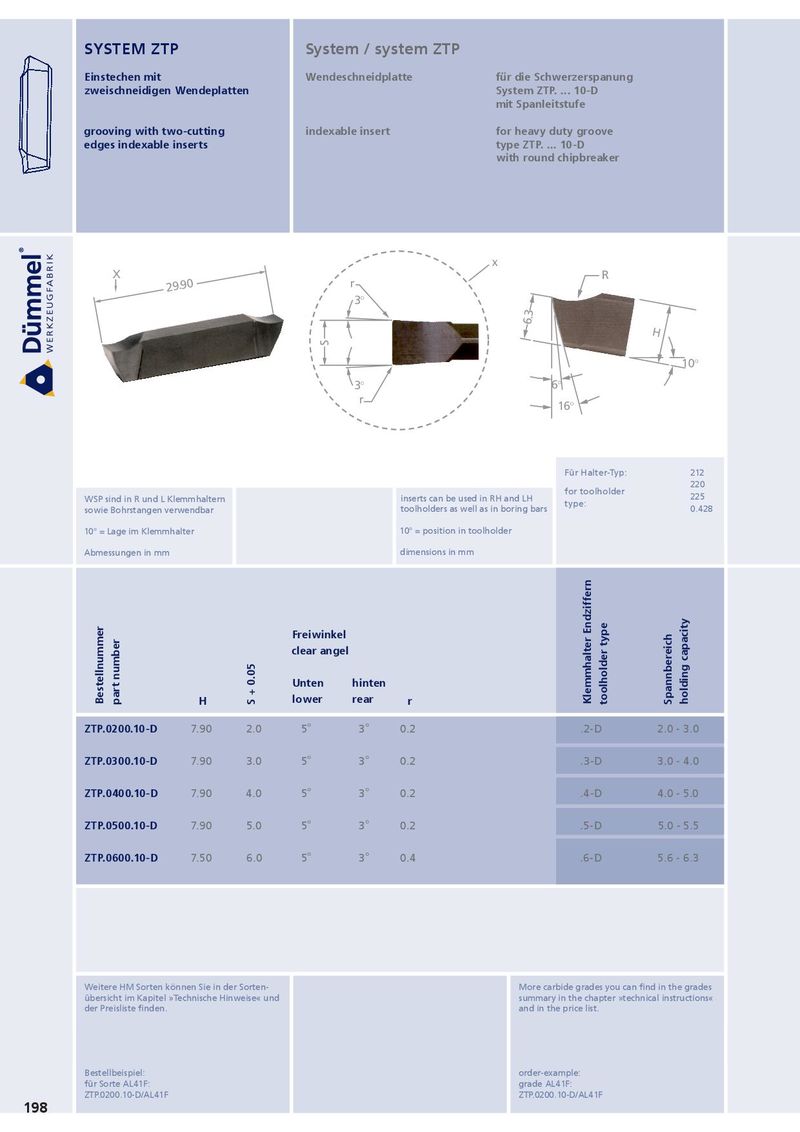

SYSTEM ZTp System / system ZTp Einstechen mit Wendeschneidplatte für die Schwerzerspanung zweischneidigen Wendeplatten System ZTp. ... 10-D mit Spanleitstufe grooving with two-cutting indexable insert for heavy duty groove edges indexable inserts type ZTp. ... 10-D with round chipbreaker x X R r 29.90 3° 6.3 H S 10° 3° 6° r 16° Für Halter-Typ: 212 220 for toolholder WSP sind in R und L Klemmhaltern inserts can be used in RH and LH 225 type: sowie Bohrstangen verwendbar toolholders as well as in boring bars 0.428 10° = Lage im Klemmhalter 10° = position in toolholder Abmessungen in mm dimensions in mm Freiwinkel clear angel Unten hinten Bestellnummer part number H S + 0.05 lower rear r Klemmhalter Endziffern toolholder type Spannbereich holding capacity ZTp.0200.10-D 7.90 2.0 5 ° 3 ° 0.2 .2-D 2.0 - 3.0 ZTp.0300.10-D 7.90 3.0 5 ° 3 ° 0.2 .3-D 3.0 - 4.0 ZTp.0400.10-D 7.90 4.0 5 ° 3 ° 0.2 .4-D 4.0 - 5.0 ZTp.0500.10-D 7.90 5.0 5 ° 3 ° 0.2 .5-D 5.0 - 5.5 ZTp.0600.10-D 7.50 6.0 5 ° 3 ° 0.4 .6-D 5.6 - 6.3 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: ZTP.0200.10-D/AL41F ZTP.0200.10-D/AL41F 198
