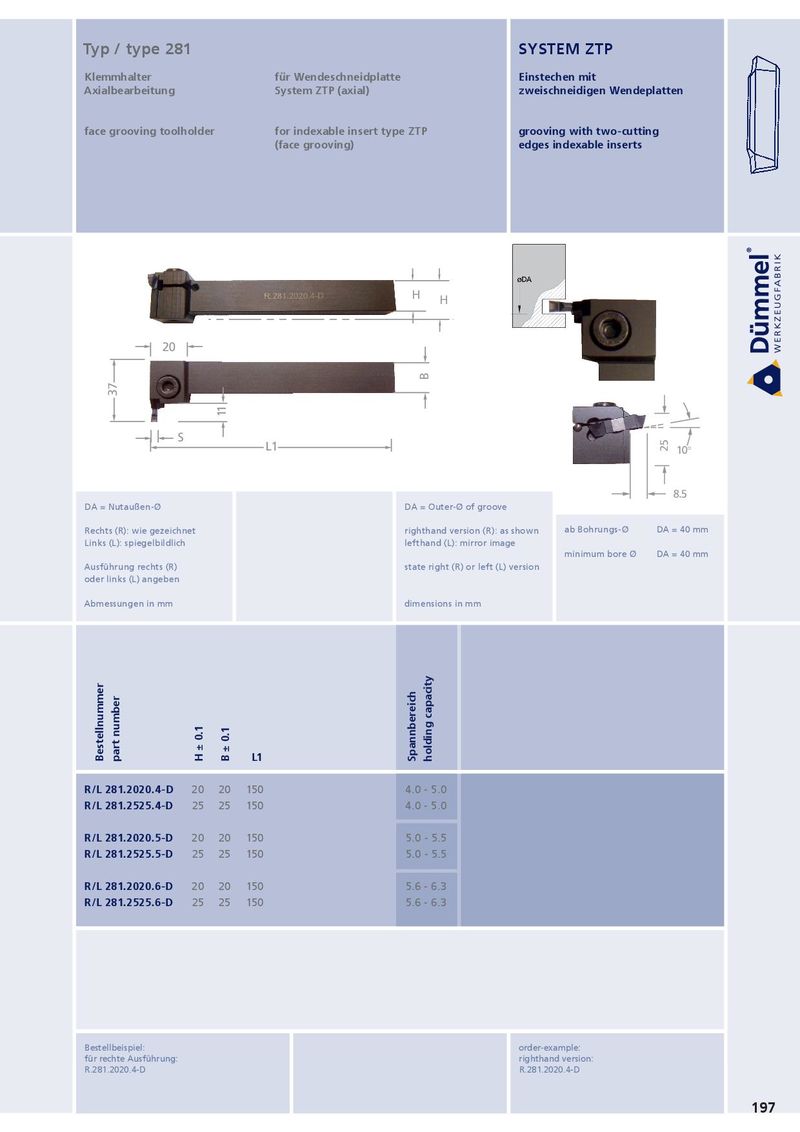

| Klemmhalter | für Wendeschneidplatte | Einstechen mit |
| Axialbearbeitung | System ZTp (axial) | zweischneidigen Wendeplatten |
| face grooving toolholder | for indexable insert type ZTp | grooving with two-cutting |
(face grooving) edges indexable inserts
H H
20
S L1 10°
DA = Nutaußen-Ø DA = Outer-Ø of groove Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm
8.5
ab Bohrungs-Ø DA = 40 mm minimum bore Ø DA = 40 mm
L1
| R/L 281.2020.4-D | 20 | 20 | 150 | 4.0 - 5.0 |
| R/L 281.2525.4-D | 25 | 25 | 150 | 4.0 - 5.0 |
| R/L 281.2020.5-D | 20 | 20 | 150 | 5.0 - 5.5 |
| R/L 281.2525.5-D | 25 | 25 | 150 | 5.0 - 5.5 |
| R/L 281.2020.6-D | 20 | 20 | 150 | 5.6 - 6.3 |
| R/L 281.2525.6-D | 25 | 25 | 150 | 5.6 - 6.3 |
