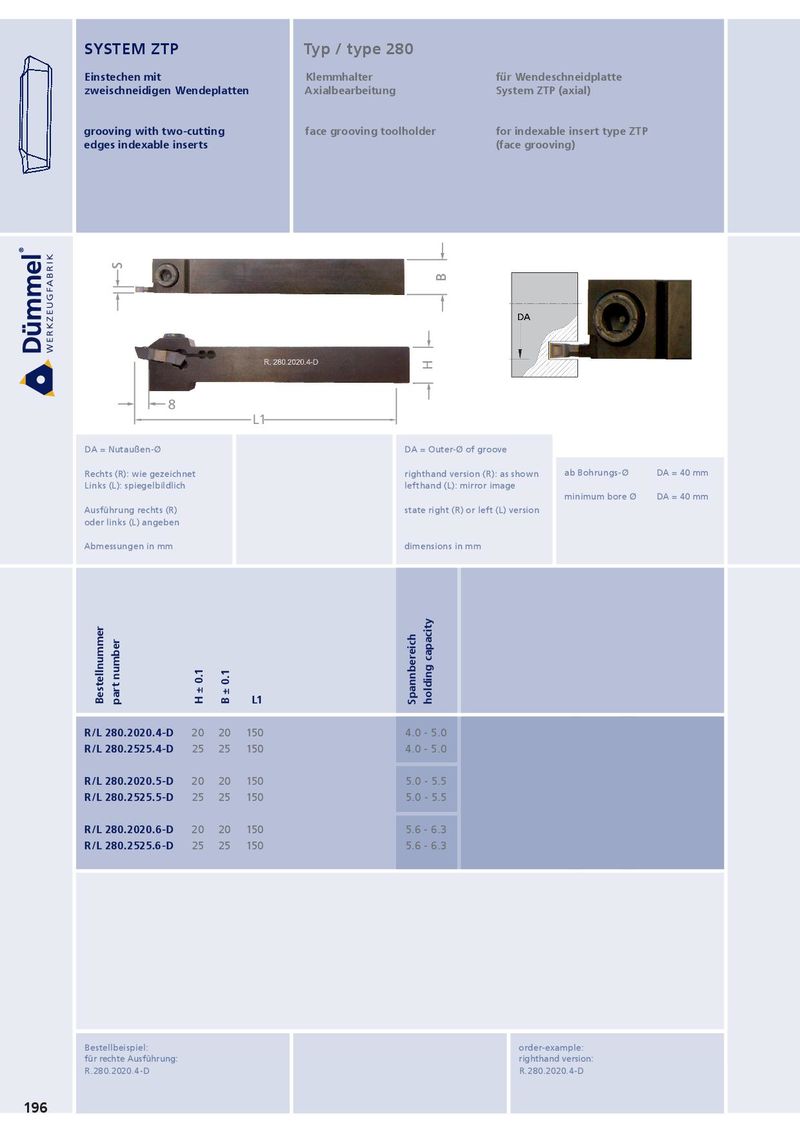

| Einstechen mit | Klemmhalter | für Wendeschneidplatte |
| zweischneidigen Wendeplatten | Axialbearbeitung | System ZTp (axial) |
| grooving with two-cutting | face grooving toolholder | for indexable insert type ZTp |
edges indexable inserts (face grooving)
8
L1
DA = Nutaußen-Ø DA = Outer-Ø of groove
Rechts (R): wie gezeichnet righthand version (R): as shown ab Bohrungs-Ø DA = 40 mm
Links (L): spiegelbildlich lefthand (L): mirror image minimum bore Ø DA = 40 mm Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm
L1
| R/L 280.2020.4-D | 20 | 20 | 150 | 4.0 - 5.0 |
| R/L 280.2525.4-D | 25 | 25 | 150 | 4.0 - 5.0 |
| R/L 280.2020.5-D | 20 | 20 | 150 | 5.0 - 5.5 |
| R/L 280.2525.5-D | 25 | 25 | 150 | 5.0 - 5.5 |
| R/L 280.2020.6-D | 20 | 20 | 150 | 5.6 - 6.3 |
| R/L 280.2525.6-D | 25 | 25 | 150 | 5.6 - 6.3 |
