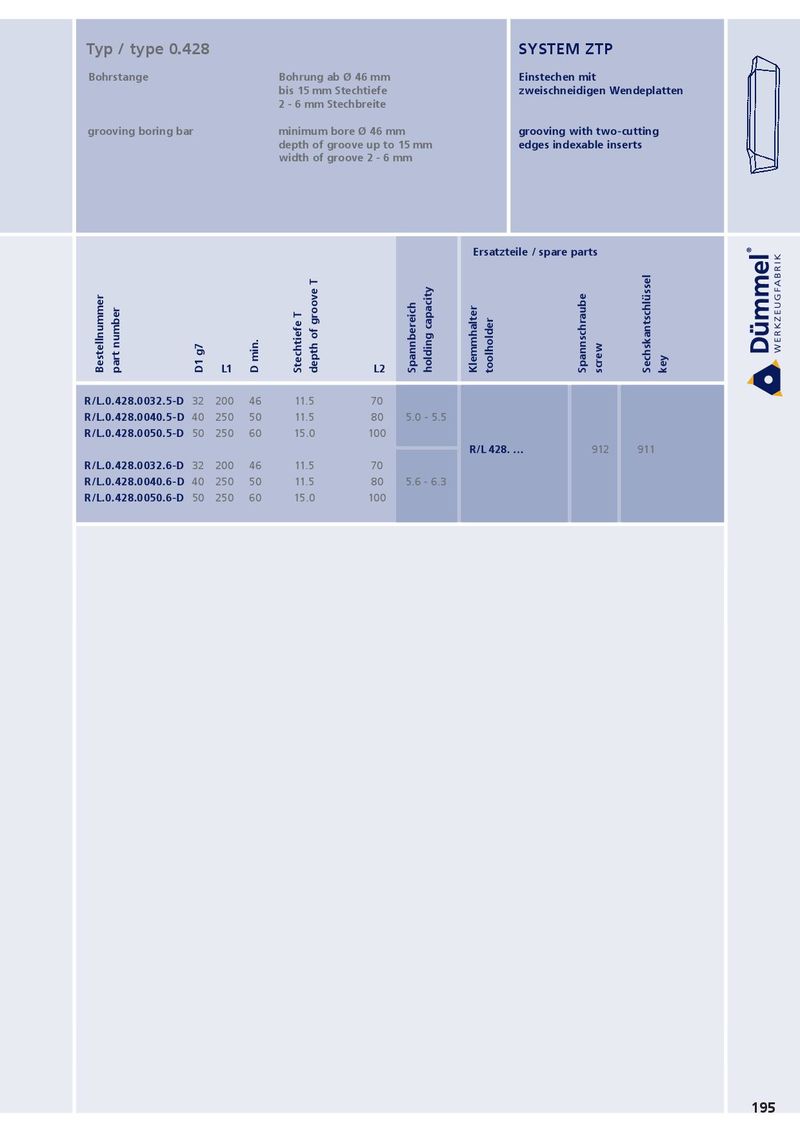

Typ / type 0.428 SYSTEM Ztp
Bohrstange Bohrung ab Ø 46 mm Einstechen mit
bis 15 mm Stechtiefe zweischneidigen Wendeplatten
2 - 6 mm Stechbreite
grooving boring bar minimum bore Ø 46 mm grooving with two-cutting
depth of groove up to 15 mm edges indexable inserts
width of groove 2 - 6 mm
Ersatzteile / spare parts
Sechskantschlüssel
depth of groove T
holding capacity
Spannschraube
Bestellnummer
Spannbereich
Klemmhalter
part number
Stechtiefe T
toolholder
D min.
screw
D1 g7
key
L1 L2
R/L.0.428.0032.5-D 32 200 46 11.5 70
R/L.0.428.0040.5-D 40 250 50 11.5 80 5.0 - 5.5
R/L.0.428.0050.5-D 50 250 60 15.0 100
R/L 428. … 912 911
R/L.0.428.0032.6-D 32 200 46 11.5 70
R/L.0.428.0040.6-D 40 250 50 11.5 80 5.6 - 6.3
R/L.0.428.0050.6-D 50 250 60 15.0 100
195
