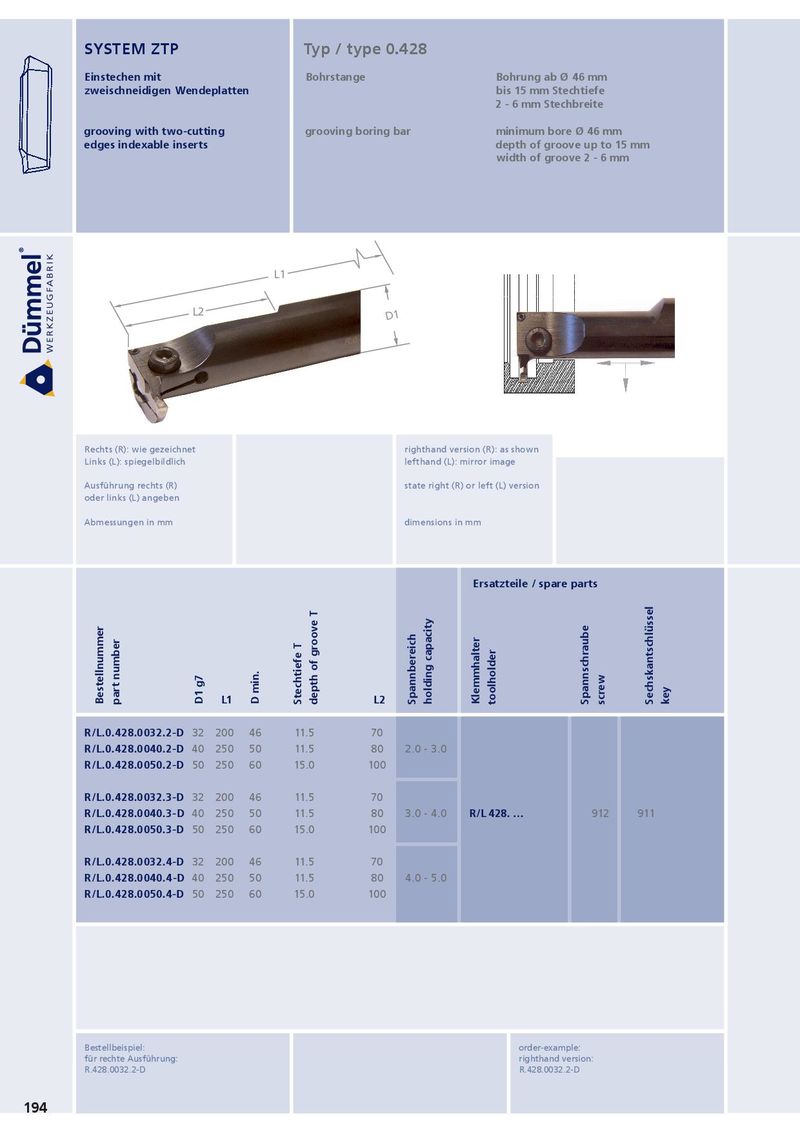

SYSTEM ZTp Typ / type 0.428 Einstechen mit Bohrstange Bohrung ab Ø 46 mm zweischneidigen Wendeplatten bis 15 mm Stechtiefe 2 - 6 mm Stechbreite grooving with two-cutting grooving boring bar minimum bore Ø 46 mm edges indexable inserts depth of groove up to 15 mm width of groove 2 - 6 mm L1 L2 D1 Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm Ersatzteile / spare parts Bestellnummer part number L1 L2 D1 g7 D min. Stechtiefe T depth of groove T Spannbereich holding capacity Klemmhalter toolholder Spannschraube screw Sechskantschlüssel key R/L.0.428.0032.2-D 32 200 46 11.5 70 R/L.0.428.0040.2-D 40 250 50 11.5 80 2.0 - 3.0 R/L.0.428.0050.2-D 50 250 60 15.0 100 R/L.0.428.0032.3-D 32 200 46 11.5 70 R/L.0.428.0040.3-D 40 250 50 11.5 80 3.0 - 4.0 R/L 428. … 912 911 R/L.0.428.0050.3-D 50 250 60 15.0 100 R/L.0.428.0032.4-D 32 200 46 11.5 70 R/L.0.428.0040.4-D 40 250 50 11.5 80 4.0 - 5.0 R/L.0.428.0050.4-D 50 250 60 15.0 100 Bestellbeispiel: order-example: für rechte Ausführung: righthand version: R.428.0032.2-D R.428.0032.2-D 194
