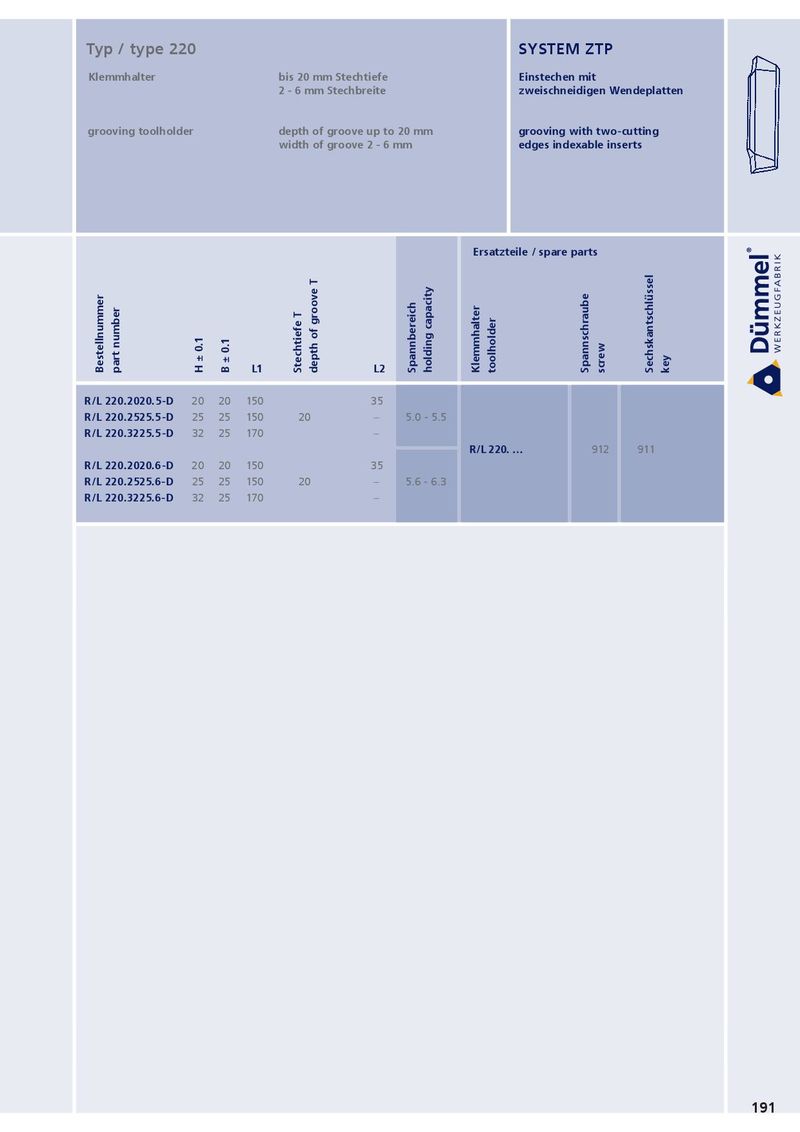

Typ / type 220 SYSTEM Ztp
Klemmhalter bis 20 mm Stechtiefe Einstechen mit
2 - 6 mm Stechbreite zweischneidigen Wendeplatten

grooving toolholder depth of groove up to 20 mm grooving with two-cutting
width of groove 2 - 6 mm edges indexable inserts


Ersatzteile / spare parts


Sechskantschlüssel
depth of groove T


holding capacity


Spannschraube
Bestellnummer


Spannbereich


Klemmhalter
part number


Stechtiefe T


toolholder
H ± 0.1
B ± 0.1


screw


key
L1 L2

R/L 220.2020.5-D 20 20 150 35
R/L 220.2525.5-D 25 25 150 20 – 5.0 - 5.5
R/L 220.3225.5-D 32 25 170 –
R/L 220. … 912 911
R/L 220.2020.6-D 20 20 150 35
R/L 220.2525.6-D 25 25 150 20 – 5.6 - 6.3
R/L 220.3225.6-D 32 25 170 –
