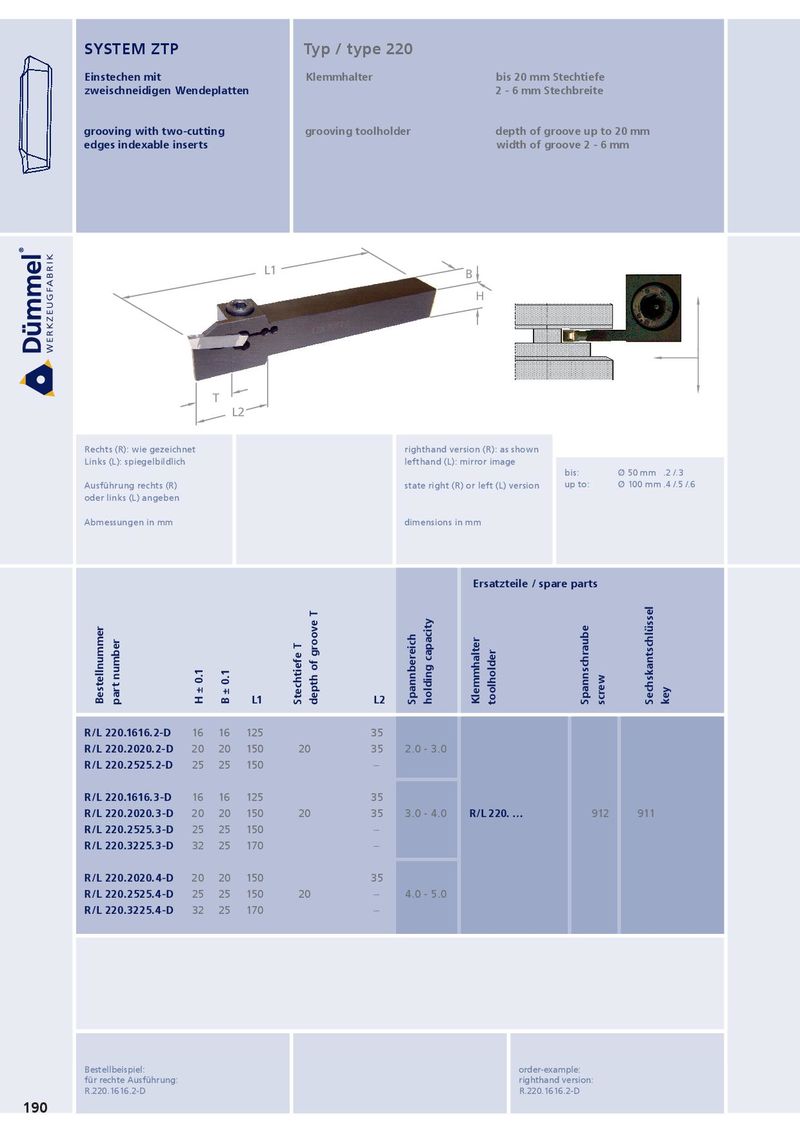

Общий каталог Dümmel 2015 - страница 192

SYSTEM Ztp Typ / type 220
Einstechen mit Klemmhalter bis 20 mm Stechtiefe
zweischneidigen Wendeplatten 2 - 6 mm Stechbreite

grooving with two-cutting grooving toolholder depth of groove up to 20 mm
edges indexable inserts width of groove 2 - 6 mm


L1 B
H


T
L2

Rechts (R): wie gezeichnet righthand version (R): as shown
Links (L): spiegelbildlich lefthand (L): mirror image
bis: Ø 50 mm .2 /.3
Ausführung rechts (R) state right (R) or left (L) version up to: Ø 100 mm .4 /.5 /.6
oder links (L) angeben
Abmessungen in mm dimensions in mm


Ersatzteile / spare parts


Sechskantschlüssel
depth of groove T


holding capacity


Spannschraube
Bestellnummer


Spannbereich


Klemmhalter
part number


Stechtiefe T


toolholder
H ± 0.1
B ± 0.1


screw


key

L1 L2

R/L 220.1616.2-D 16 16 125 35
R/L 220.2020.2-D 20 20 150 20 35 2.0 - 3.0
R/L 220.2525.2-D 25 25 150 –

R/L 220.1616.3-D 16 16 125 35
R/L 220.2020.3-D 20 20 150 20 35 3.0 - 4.0 R/L 220. … 912 911
R/L 220.2525.3-D 25 25 150 –
R/L 220.3225.3-D 32 25 170 –

R/L 220.2020.4-D 20 20 150 35
R/L 220.2525.4-D 25 25 150 20 – 4.0 - 5.0
R/L 220.3225.4-D 32 25 170 –


Bestellbeispiel: order-example:
für rechte Ausführung: righthand version:
R.220.1616.2-D R.220.1616.2-D
190
