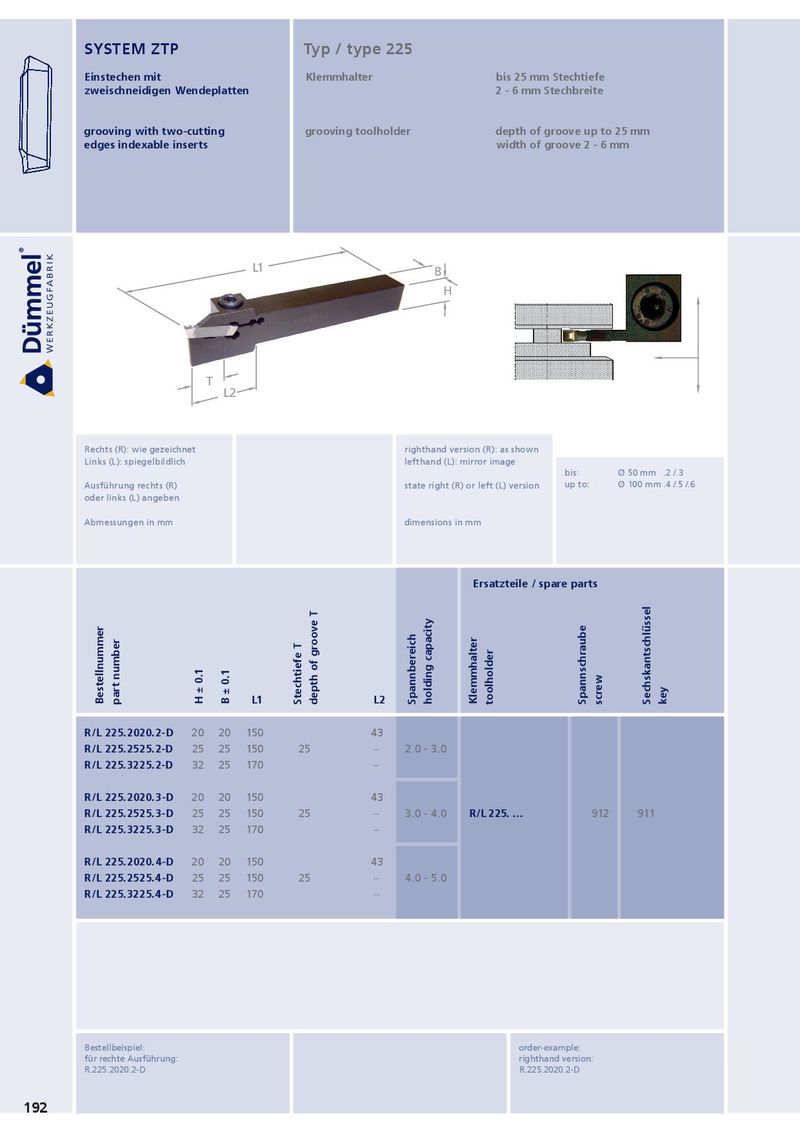

SYSTEM ZTp Typ / type 225 Einstechen mit Klemmhalter bis 25 mm Stechtiefe zweischneidigen Wendeplatten 2 - 6 mm Stechbreite grooving with two-cutting grooving toolholder depth of groove up to 25 mm edges indexable inserts width of groove 2 - 6 mm L 1 B H T L2 Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image bis: Ø 50 mm .2 /.3 Ausführung rechts (R) state right (R) or left (L) version up to: Ø 100 mm .4 /.5 /.6 oder links (L) angeben Abmessungen in mm dimensions in mm Ersatzteile / spare parts Bestellnummer part number L1 L2 H ± 0.1 B ± 0.1 Stechtiefe T depth of groove T Spannbereich holding capacity Klemmhalter toolholder Spannschraube screw Sechskantschlüssel key R/L 225.2020.2-D 20 20 150 43 R/L 225.2525.2-D 25 25 150 25 – 2.0 - 3.0 R/L 225.3225.2-D 32 25 170 – R/L 225.2020.3-D 20 20 150 43 R/L 225.2525.3-D 25 25 150 25 – 3.0 - 4.0 R/L 225. … 912 911 R/L 225.3225.3-D 32 25 170 – R/L 225.2020.4-D 20 20 150 43 R/L 225.2525.4-D 25 25 150 25 – 4.0 - 5.0 R/L 225.3225.4-D 32 25 170 – Bestellbeispiel: order-example: für rechte Ausführung: righthand version: R.225.2020.2-D R.225.2020.2-D 192
