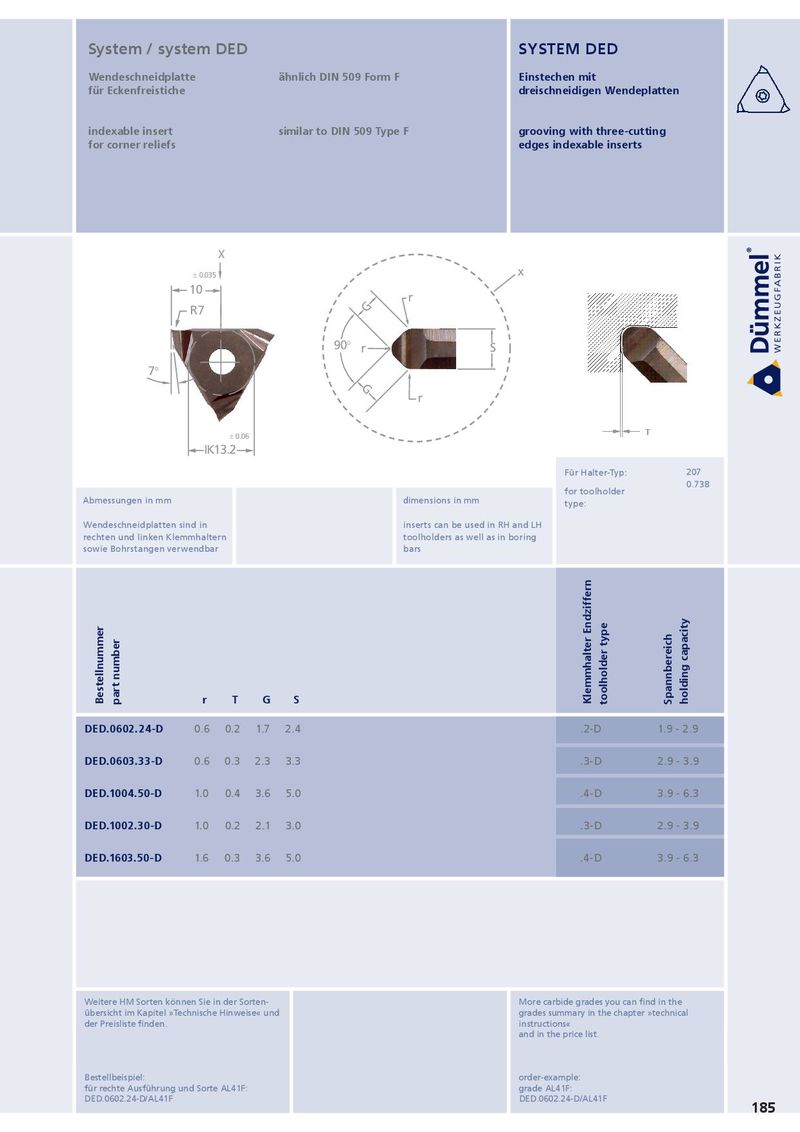

System / system DED SYSTEM DED Wendeschneidplatte ähnlich DIN 509 Form F Einstechen mit für Eckenfreistiche dreischneidigen Wendeplatten indexable insert similar to DIN 509 Type F grooving with three-cutting for corner reliefs edges indexable inserts X ± 0.035 x 10 r R7 G 90° r S 7° G r ± 0.06 IK13.2 Für Halter-Typ: 207 0.738 for toolholder Abmessungen in mm dimensions in mm type: Wendeschneidplatten sind in inserts can be used in RH and LH rechten und linken Klemmhaltern toolholders as well as in boring sowie Bohrstangen verwendbar bars Bestellnummer part number r T G S Klemmhalter Endziffern toolholder type Spannbereich holding capacity DED.0602.24-D 0.6 0.2 1.7 2.4 .2-D 1.9 - 2.9 DED.0603.33-D 0.6 0.3 2.3 3.3 .3-D 2.9 - 3.9 DED.1004.50-D 1.0 0.4 3.6 5.0 .4-D 3.9 - 6.3 DED.1002.30-D 1.0 0.2 2.1 3.0 .3-D 2.9 - 3.9 DED.1603.50-D 1.6 0.3 3.6 5.0 .4-D 3.9 - 6.3 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the übersicht im Kapitel »Technische Hinweise« und grades summary in the chapter »technical der Preisliste finden. instructions« and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: grade AL41F: DED.0602.24-D/AL41F DED.0602.24-D/AL41F 185
