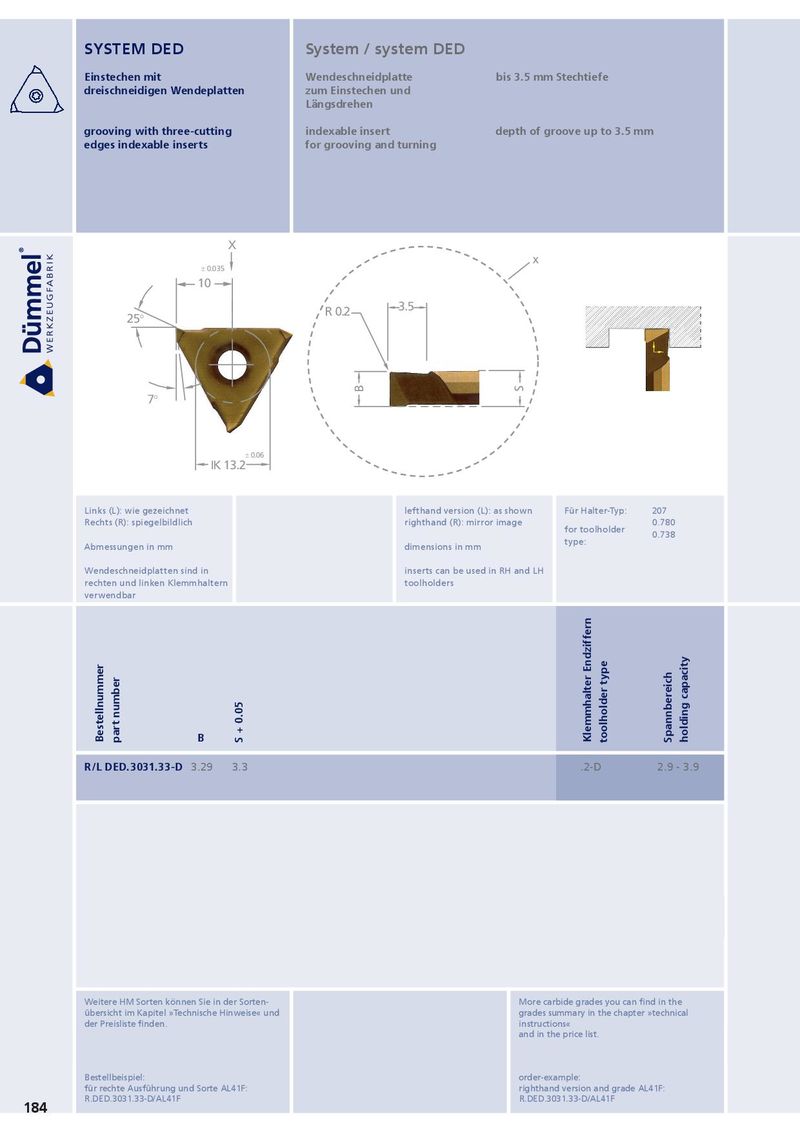

SYSTEM DED System / system DED Einstechen mit Wendeschneidplatte bis 3.5 mm Stechtiefe dreischneidigen Wendeplatten zum Einstechen und Längsdrehen grooving with three-cutting indexable insert depth of groove up to 3.5 mm edges indexable inserts for grooving and turning X x ± 0.035 10 R 0.2 3.5 25° B S 7° ± 0.06 IK 13.2 Links (L): wie gezeichnet lefthand version (L): as shown Für Halter-Typ: 207 Rechts (R): spiegelbildlich righthand (R): mirror image 0.780 for toolholder 0.738 type: Abmessungen in mm dimensions in mm Wendeschneidplatten sind in inserts can be used in RH and LH rechten und linken Klemmhaltern toolholders verwendbar Klemmhalter Endziffern holding capacity toolholder type Bestellnummer Spannbereich part number S + 0.05 B R/L DED.3031.33-D 3.29 3.3 .2-D 2.9 - 3.9 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the übersicht im Kapitel »Technische Hinweise« und grades summary in the chapter »technical der Preisliste finden. instructions« and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: R.DED.3031.33-D/AL41F R.DED.3031.33-D/AL41F 184
