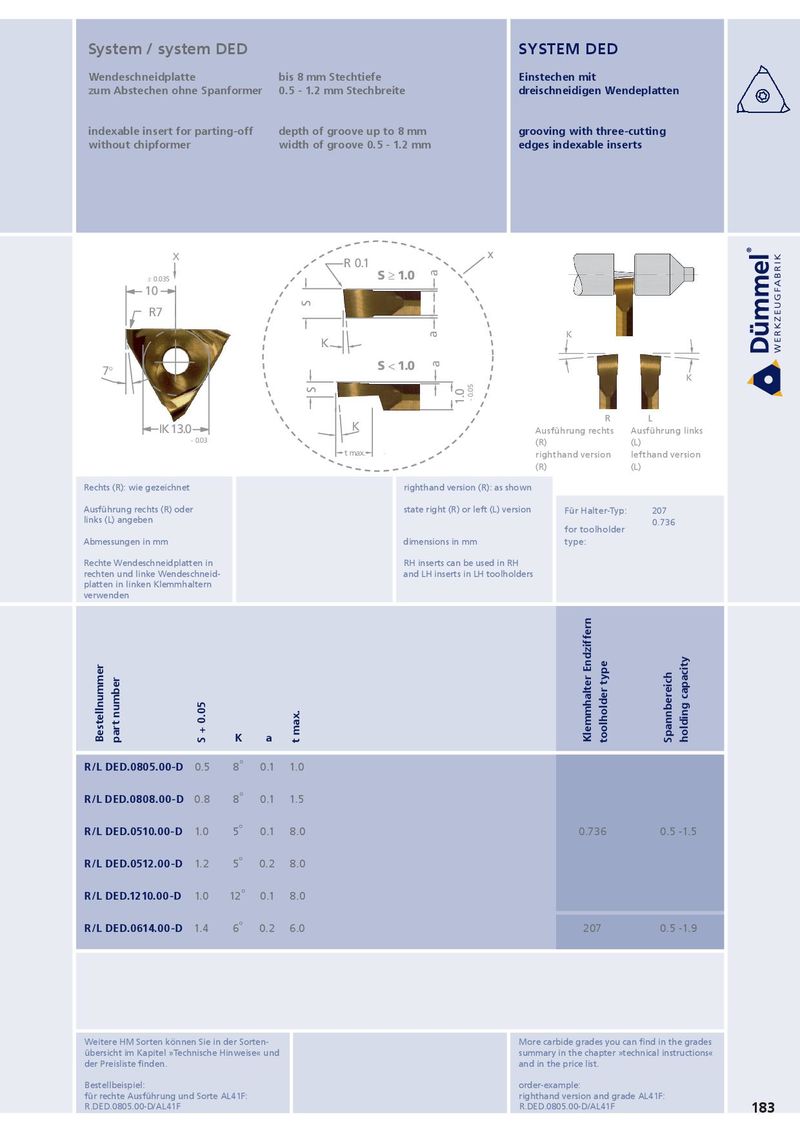

System / system DED SYSTEM DED Wendeschneidplatte bis 8 mm Stechtiefe Einstechen mit zum Abstechen ohne Spanformer 0.5 - 1.2 mm Stechbreite dreischneidigen Wendeplatten indexable insert for parting-off depth of groove up to 8 mm grooving with three-cutting without chipformer width of groove 0.5 - 1.2 mm edges indexable inserts X x R 0.1 ± 0.035 S ≥ 1.0 a 10 S R7 a K K K S < 1.0 a 7° K K S 1.0 - 0.05 R R L L IK 13.0 K Ausführung rechts Ausführung links - 0.03 (R) (L) t max. righthand version lefthand version (R) (L) Rechts (R): wie gezeichnet righthand version (R): as shown Ausführung rechts (R) oder state right (R) or left (L) version Für Halter-Typ: 207 links (L) angeben 0.736 for toolholder Abmessungen in mm dimensions in mm type: Rechte Wendeschneidplatten in RH inserts can be used in RH rechten und linke Wendeschneid- and LH inserts in LH toolholders platten in linken Klemmhaltern verwenden Bestellnummer part number K a S + 0.05 t max. Klemmhalter Endziffern toolholder type Spannbereich holding capacity R/L DED.0805.00-D 0.5 8 ° 0.1 1.0 R/L DED.0808.00-D 0.8 8 ° 0.1 1.5 R/L DED.0510.00-D 1.0 5 ° 0.1 8.0 0.736 0.5 -1.5 R/L DED.0512.00-D 1.2 5 ° 0.2 8.0 R/L DED.1210.00-D 1.0 12 ° 0.1 8.0 R/L DED.0614.00-D 1.4 6 ° 0.2 6.0 207 0.5 -1.9 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: R.DED.0805.00-D/AL41F R.DED.0805.00-D/AL41F 183
