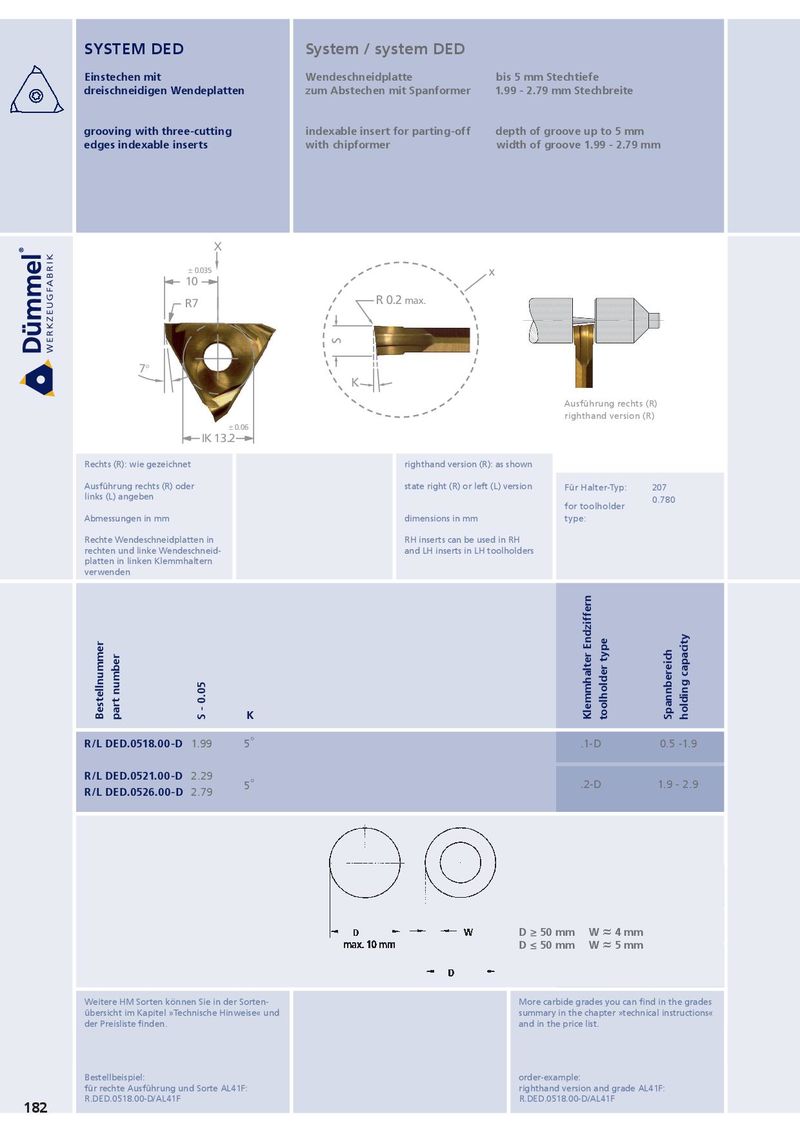

SYSTEM DED System / system DED Einstechen mit Wendeschneidplatte bis 5 mm Stechtiefe dreischneidigen Wendeplatten zum Abstechen mit Spanformer 1.99 - 2.79 mm Stechbreite grooving with three-cutting indexable insert for parting-off depth of groove up to 5 mm edges indexable inserts with chipformer width of groove 1.99 - 2.79 mm X ± 0.035 x 10 R7 R 0.2 max. S 7° K Ausführung rechts (R) righthand version (R) ± 0.06 IK 13.2 Rechts (R): wie gezeichnet righthand version (R): as shown Ausführung rechts (R) oder state right (R) or left (L) version Für Halter-Typ: 207 links (L) angeben 0.780 for toolholder Abmessungen in mm dimensions in mm type: Rechte Wendeschneidplatten in RH inserts can be used in RH rechten und linke Wendeschneid- and LH inserts in LH toolholders platten in linken Klemmhaltern verwenden Bestellnummer part number K S - 0.05 Klemmhalter Endziffern toolholder type Spannbereich holding capacity R/L DED.0518.00-D 1.99 5 ° .1-D 0.5 -1.9 R/L DED.0521.00-D 2.29 5 ° .2-D 1.9 - 2.9 R/L DED.0526.00-D 2.79 D ≥ 50 mm W ≈ 4 mm D ≤ 50 mm W ≈ 5 mm Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: R.DED.0518.00-D/AL41F R.DED.0518.00-D/AL41F 182
