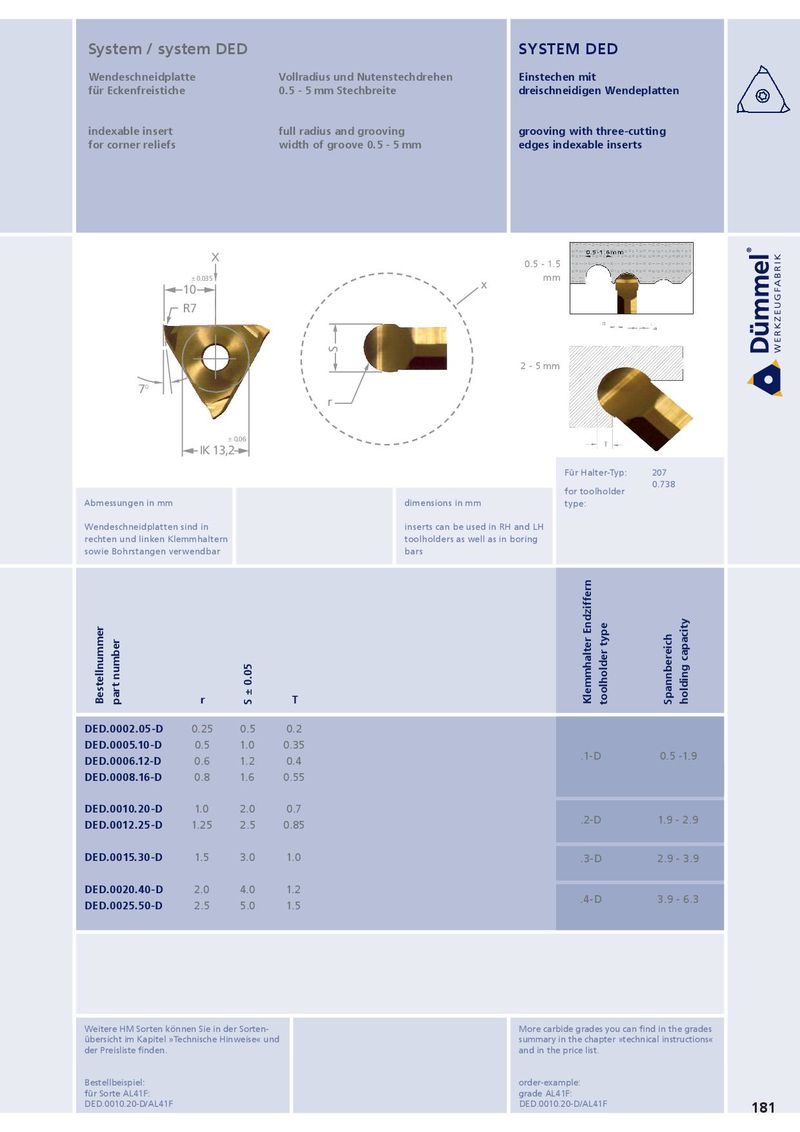

System / system DED SYSTEM DED Wendeschneidplatte Vollradius und Nutenstechdrehen Einstechen mit für Eckenfreistiche 0.5 - 5 mm Stechbreite dreischneidigen Wendeplatten indexable insert full radius and grooving grooving with three-cutting for corner reliefs width of groove 0.5 - 5 mm edges indexable inserts X 0.5 - 1.5 ± 0.035 mm x 10 R7 S 2 - 5 mm 7° r ± 0.06 IK 13,2 Für Halter-Typ: 207 0.738 for toolholder Abmessungen in mm dimensions in mm type: Wendeschneidplatten sind in inserts can be used in RH and LH rechten und linken Klemmhaltern toolholders as well as in boring sowie Bohrstangen verwendbar bars Bestellnummer part number r T S ± 0.05 Klemmhalter Endziffern toolholder type Spannbereich holding capacity DED.0002.05-D 0.25 0.5 0.2 DED.0005.10-D 0.5 1.0 0.35 .1-D 0.5 -1.9 DED.0006.12-D 0.6 1.2 0.4 DED.0008.16-D 0.8 1.6 0.55 DED.0010.20-D 1.0 2.0 0.7 .2-D 1.9 - 2.9 DED.0012.25-D 1.25 2.5 0.85 DED.0015.30-D 1.5 3.0 1.0 .3-D 2.9 - 3.9 DED.0020.40-D 2.0 4.0 1.2 .4-D 3.9 - 6.3 DED.0025.50-D 2.5 5.0 1.5 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: DED.0010.20-D/AL41F DED.0010.20-D/AL41F 181
