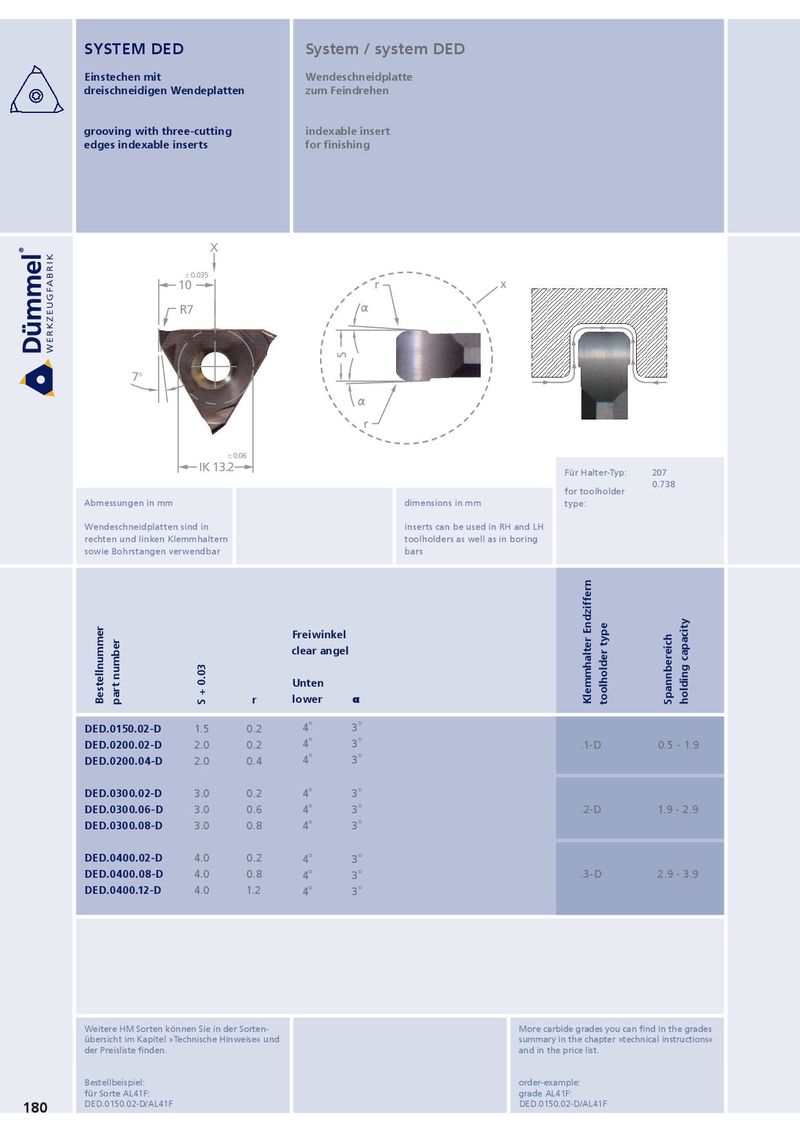

SYSTEM DED System / system DED Einstechen mit Wendeschneidplatte dreischneidigen Wendeplatten zum Feindrehen grooving with three-cutting indexable insert edges indexable inserts for finishing X ± 0.035 10 r x R7 S 7° r ± 0.06 IK 13.2 Für Halter-Typ: 207 0.738 for toolholder Abmessungen in mm dimensions in mm type: Wendeschneidplatten sind in inserts can be used in RH and LH rechten und linken Klemmhaltern toolholders as well as in boring sowie Bohrstangen verwendbar bars Freiwinkel clear angel Unten Bestellnummer part number r S + 0.03 lower α Klemmhalter Endziffern toolholder type Spannbereich holding capacity DED.0150.02-D 1.5 0.2 4 ° 3 ° DED.0200.02-D 2.0 0.2 4 ° 3 ° .1-D 0.5 - 1.9 DED.0200.04-D 2.0 0.4 4 ° 3 ° DED.0300.02-D 3.0 0.2 4 ° 3 ° DED.0300.06-D 3.0 0.6 4 ° 3 ° .2-D 1.9 - 2.9 DED.0300.08-D 3.0 0.8 4 ° 3 ° DED.0400.02-D 4.0 0.2 4 ° 3 ° DED.0400.08-D 4.0 0.8 4 ° 3 ° .3-D 2.9 - 3.9 DED.0400.12-D 4.0 1.2 4 ° 3 ° Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: DED.0150.02-D/AL41F DED.0150.02-D/AL41F 180
