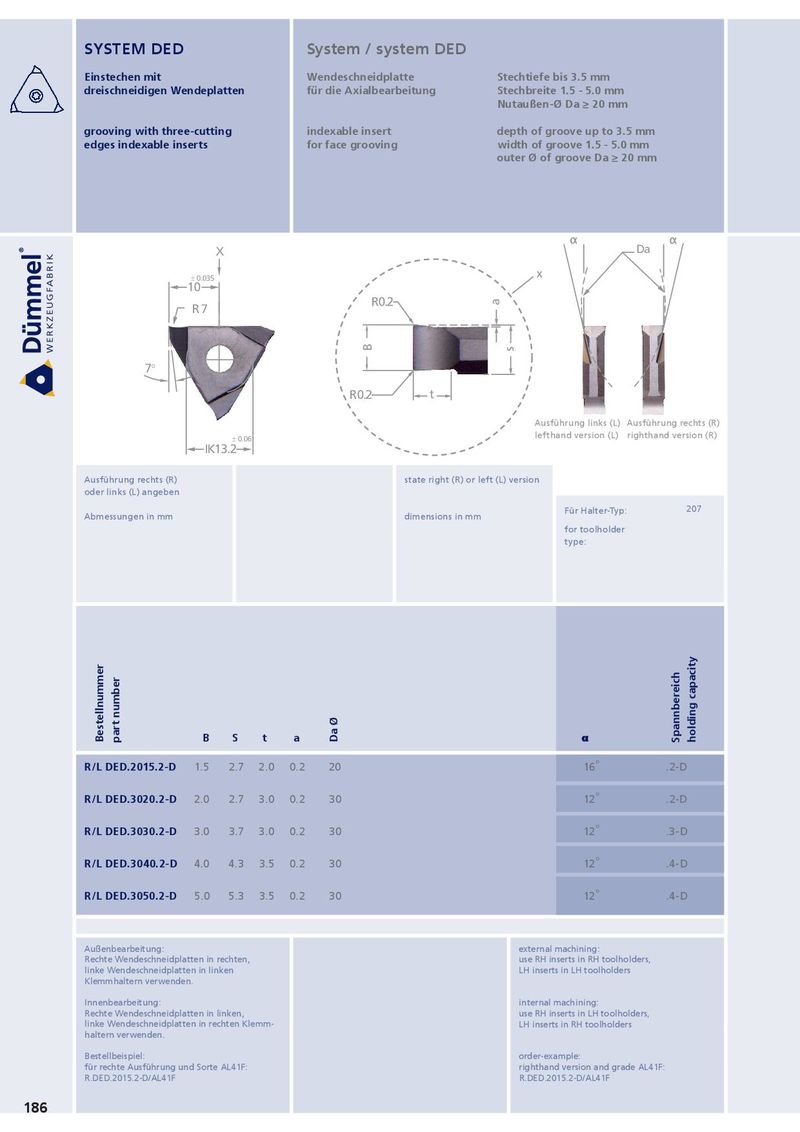

SYSTEM DED System / system DED Einstechen mit Wendeschneidplatte Stechtiefe bis 3.5 mm dreischneidigen Wendeplatten für die Axialbearbeitung Stechbreite 1.5 - 5.0 mm Nutaußen-Ø Da ≥ 20 mm grooving with three-cutting indexable insert depth of groove up to 3.5 mm edges indexable inserts for face grooving width of groove 1.5 - 5.0 mm outer Ø of groove Da ≥ 20 mm X Da ± 0.035 x 10 R0.2 a R 7 B s 7° R0.2 t Ausführung links (L) Ausführung rechts (R) ± 0.06 lefthand version (L) righthand version (R) IK13.2 Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Für Halter-Typ: 207 Abmessungen in mm dimensions in mm for toolholder type: Bestellnummer part number B S t a Da Ø α Spannbereich holding capacity R/L DED.2015.2-D 1.5 2.7 2.0 0.2 20 16 ° .2-D R/L DED.3020.2-D 2.0 2.7 3.0 0.2 30 12 ° .2-D R/L DED.3030.2-D 3.0 3.7 3.0 0.2 30 12 ° .3-D R/L DED.3040.2-D 4.0 4.3 3.5 0.2 30 12 ° .4-D R/L DED.3050.2-D 5.0 5.3 3.5 0.2 30 12 ° .4-D Außenbearbeitung: external machining: Rechte Wendeschneidplatten in rechten, use RH inserts in RH toolholders, linke Wendeschneidplatten in linken LH inserts in LH toolholders Klemmhaltern verwenden. Innenbearbeitung: internal machining: Rechte Wendeschneidplatten in linken, use RH inserts in LH toolholders, linke Wendeschneidplatten in rechten Klemm- LH inserts in RH toolholders haltern verwenden. Bestellbeispiel: order-example: für rechte Ausführung und Sorte AL41F: righthand version and grade AL41F: R.DED.2015.2-D/AL41F R.DED.2015.2-D/AL41F 186
