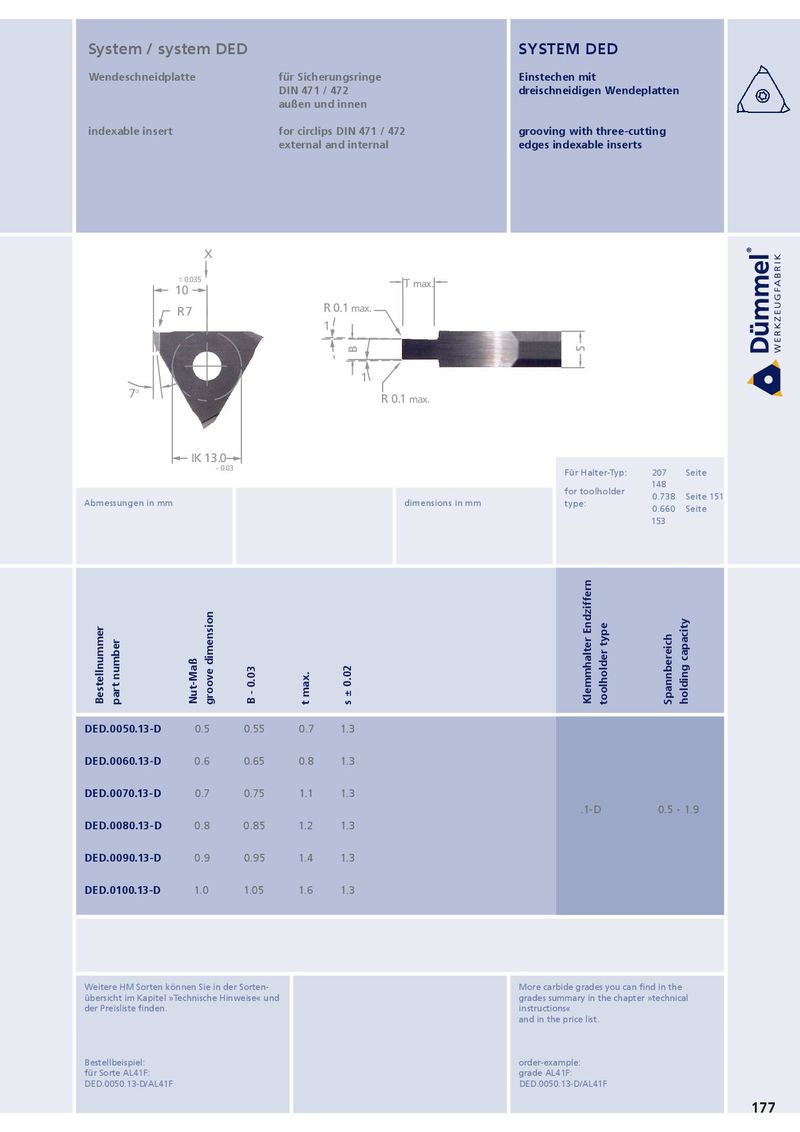

System / system DED SYSTEM DED Wendeschneidplatte für Sicherungsringe Einstechen mit DIN 471 / 472 dreischneidigen Wendeplatten außen und innen indexable insert for circlips DIN 471 / 472 grooving with three-cutting external and internal edges indexable inserts X ± 0.035 T max. 10 R 0.1 max. R7 1 B S 1 7° R 0.1 max. IK 13.0 - 0.03 Für Halter-Typ: 207 Seite 148 for toolholder 0.738 Seite 151 Abmessungen in mm dimensions in mm type: 0.660 Seite 153 Bestellnummer part number Nut-Maß groove dimension B - 0.03 t max. s ± 0.02 Klemmhalter Endziffern toolholder type Spannbereich holding capacity DED.0050.13-D 0.5 0.55 0.7 1.3 DED.0060.13-D 0.6 0.65 0.8 1.3 DED.0070.13-D 0.7 0.75 1.1 1.3 .1-D 0.5 - 1.9 DED.0080.13-D 0.8 0.85 1.2 1.3 DED.0090.13-D 0.9 0.95 1.4 1.3 DED.0100.13-D 1.0 1.05 1.6 1.3 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the übersicht im Kapitel »Technische Hinweise« und grades summary in the chapter »technical der Preisliste finden. instructions« and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: DED.0050.13-D/AL41F DED.0050.13-D/AL41F 177
