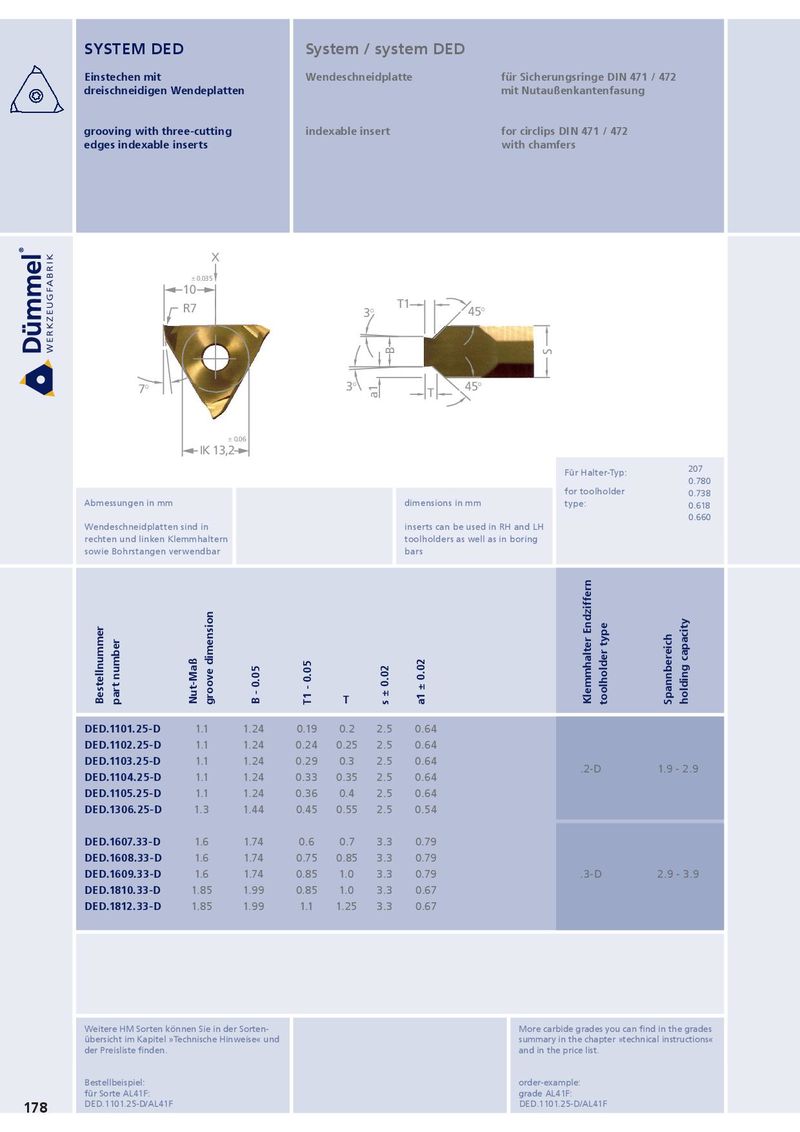

SYSTEM DED System / system DED Einstechen mit Wendeschneidplatte für Sicherungsringe DIN 471 / 472 dreischneidigen Wendeplatten mit Nutaußenkantenfasung grooving with three-cutting indexable insert for circlips DIN 471 / 472 edges indexable inserts with chamfers X ± 0.035 10 R7 T1 3° 45° B S 7° 3° 45° a1 T ± 0.06 IK 13,2 Für Halter-Typ: 207 0.780 for toolholder 0.738 Abmessungen in mm dimensions in mm type: 0.618 0.660 Wendeschneidplatten sind in inserts can be used in RH and LH rechten und linken Klemmhaltern toolholders as well as in boring sowie Bohrstangen verwendbar bars Klemmhalter Endziffern groove dimension holding capacity toolholder type Bestellnummer Spannbereich part number Nut-Maß a1 ± 0.02 T1 - 0.05 s ± 0.02 B - 0.05 T DED.1101.25-D 1.1 1.24 0.19 0.2 2.5 0.64 DED.1102.25-D 1.1 1.24 0.24 0.25 2.5 0.64 DED.1103.25-D 1.1 1.24 0.29 0.3 2.5 0.64 .2-D 1.9 - 2.9 DED.1104.25-D 1.1 1.24 0.33 0.35 2.5 0.64 DED.1105.25-D 1.1 1.24 0.36 0.4 2.5 0.64 DED.1306.25-D 1.3 1.44 0.45 0.55 2.5 0.54 DED.1607.33-D 1.6 1.74 0.6 0.7 3.3 0.79 DED.1608.33-D 1.6 1.74 0.75 0.85 3.3 0.79 DED.1609.33-D 1.6 1.74 0.85 1.0 3.3 0.79 .3-D 2.9 - 3.9 DED.1810.33-D 1.85 1.99 0.85 1.0 3.3 0.67 DED.1812.33-D 1.85 1.99 1.1 1.25 3.3 0.67 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the grades übersicht im Kapitel »Technische Hinweise« und summary in the chapter »technical instructions« der Preisliste finden. and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: 178 DED.1101.25-D/AL41F DED.1101.25-D/AL41F
