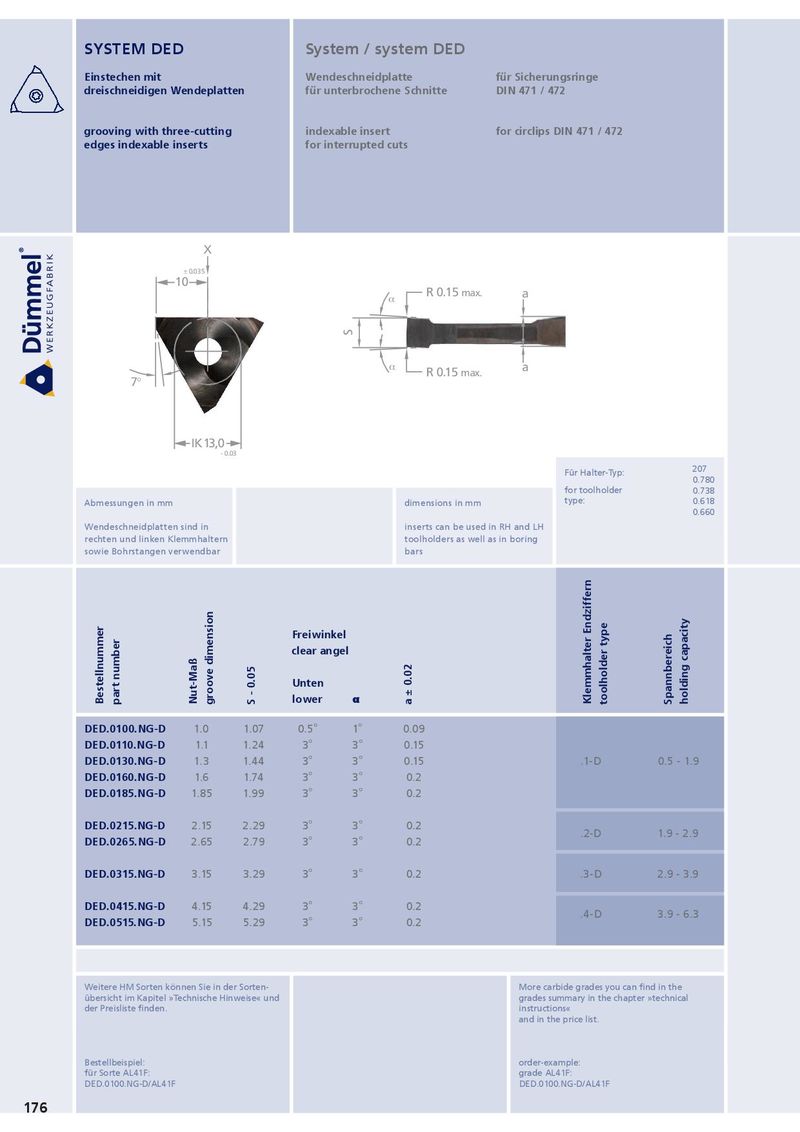

SYSTEM DED System / system DED Einstechen mit Wendeschneidplatte für Sicherungsringe dreischneidigen Wendeplatten für unterbrochene Schnitte DIN 471 / 472 grooving with three-cutting indexable insert for circlips DIN 471 / 472 edges indexable inserts for interrupted cuts X ± 0.035 10 R 0.15 max. a α S α a R 0.15 max. 7° IK 13,0 - 0.03 Für Halter-Typ: 207 0.780 for toolholder 0.738 Abmessungen in mm dimensions in mm type: 0.618 0.660 Wendeschneidplatten sind in inserts can be used in RH and LH rechten und linken Klemmhaltern toolholders as well as in boring sowie Bohrstangen verwendbar bars Freiwinkel clear angel Unten Bestellnummer part number Nut-Maß groove dimension S - 0.05 lower α a ± 0.02 Klemmhalter Endziffern toolholder type Spannbereich holding capacity DED.0100.NG-D 1.0 1.07 0.5 ° 1 ° 0.09 DED.0110.NG-D 1.1 1.24 3 ° 3 ° 0.15 DED.0130.NG-D 1.3 1.44 3 ° 3 ° 0.15 .1-D 0.5 - 1.9 DED.0160.NG-D 1.6 1.74 3 ° 3 ° 0.2 DED.0185.NG-D 1.85 1.99 3 ° 3 ° 0.2 DED.0215.NG-D 2.15 2.29 3 ° 3 ° 0.2 .2-D 1.9 - 2.9 DED.0265.NG-D 2.65 2.79 3 ° 3 ° 0.2 DED.0315.NG-D 3.15 3.29 3 ° 3 ° 0.2 .3-D 2.9 - 3.9 DED.0415.NG-D 4.15 4.29 3 ° 3 ° 0.2 .4-D 3.9 - 6.3 DED.0515.NG-D 5.15 5.29 3 ° 3 ° 0.2 Weitere HM Sorten können Sie in der Sorten- More carbide grades you can find in the übersicht im Kapitel »Technische Hinweise« und grades summary in the chapter »technical der Preisliste finden. instructions« and in the price list. Bestellbeispiel: order-example: für Sorte AL41F: grade AL41F: DED.0100.NG-D/AL41F DED.0100.NG-D/AL41F 176
