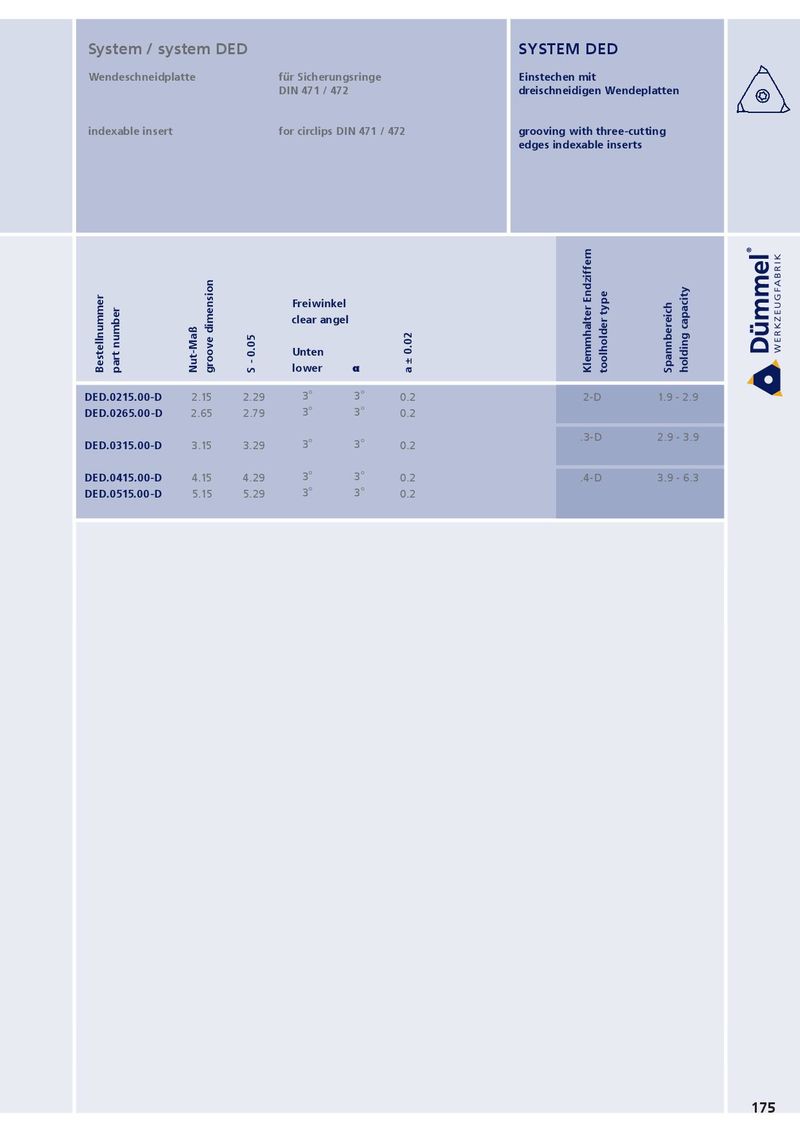

System / system DED SYSTEM DED Wendeschneidplatte für Sicherungsringe Einstechen mit DIN 471 / 472 dreischneidigen Wendeplatten indexable insert for circlips DIN 471 / 472 grooving with three-cutting edges indexable inserts Freiwinkel clear angel Unten Bestellnummer part number Nut-Maß groove dimension S - 0.05 lower α a ± 0.02 Klemmhalter Endziffern toolholder type Spannbereich holding capacity DED.0215.00-D 2.15 2.29 3 ° 3 ° 0.2 2-D 1.9 - 2.9 DED.0265.00-D 2.65 2.79 3 ° 3 ° 0.2 .3-D 2.9 - 3.9 DED.0315.00-D 3.15 3.29 3 ° 3 ° 0.2 DED.0415.00-D 4.15 4.29 3 ° 3 ° 0.2 .4-D 3.9 - 6.3 DED.0515.00-D 5.15 5.29 3 ° 3 ° 0.2 175
