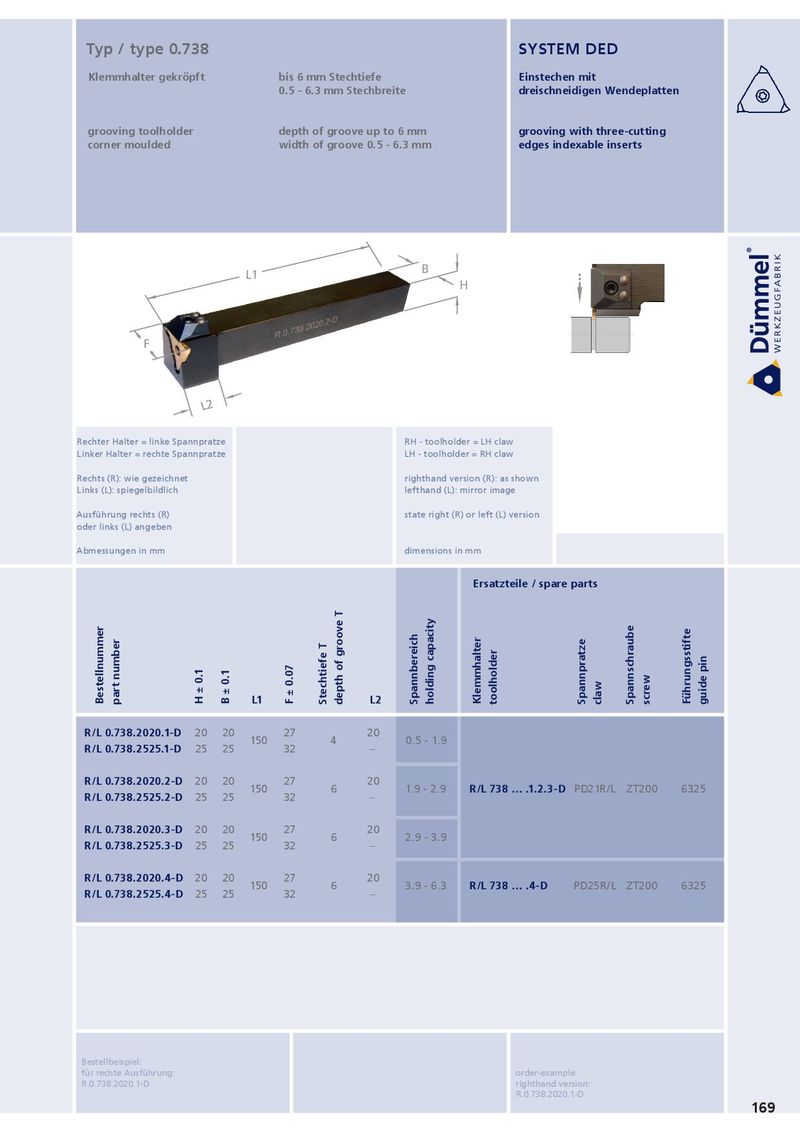

Typ / type 0.738 SYSTEM DED Klemmhalter gekröpft bis 6 mm Stechtiefe Einstechen mit 0.5 - 6.3 mm Stechbreite dreischneidigen Wendeplatten grooving toolholder depth of groove up to 6 mm grooving with three-cutting corner moulded width of groove 0.5 - 6.3 mm edges indexable inserts B L1 H F L2 Rechter Halter = linke Spannpratze RH - toolholder = LH claw Linker Halter = rechte Spannpratze LH - toolholder = RH claw Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm Ersatzteile / spare parts Bestellnummer part number h ± 0.1 B ± 0.1 L1 F ± 0.07 Stechtiefe T depth of groove T L2 Spannbereich holding capacity Klemmhalter toolholder Spannpratze claw Spannschraube screw Führungsstifte guide pin R/L 0.738.2020.1-D 20 20 27 20 150 4 0.5 - 1.9 R/L 0.738.2525.1-D 25 25 32 – R/L 0.738.2020.2-D 20 20 27 20 150 6 1.9 - 2.9 R/L 738 … .1.2.3-D PD21R/L ZT200 6325 R/L 0.738.2525.2-D 25 25 32 – R/L 0.738.2020.3-D 20 20 27 20 150 6 2.9 - 3.9 R/L 0.738.2525.3-D 25 25 32 – R/L 0.738.2020.4-D 20 20 27 20 150 6 3.9 - 6.3 R/L 738 … .4-D PD25R/L ZT200 6325 R/L 0.738.2525.4-D 25 25 32 – Bestellbeispiel: für rechte Ausführung: order-example: R.0.738.2020.1-D righthand version: R.0.738.2020.1-D 169
