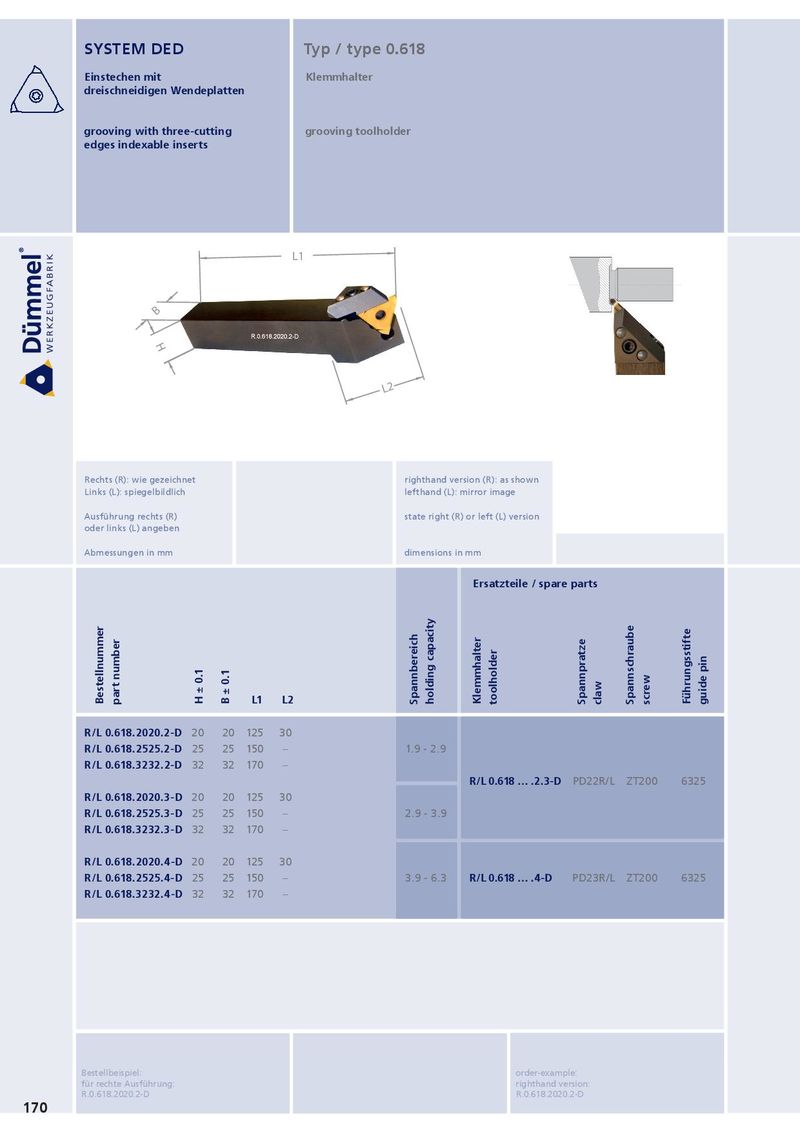

SYSTEM DED Typ / type 0.618 Einstechen mit Klemmhalter dreischneidigen Wendeplatten grooving with three-cutting grooving toolholder edges indexable inserts L1 B H L2 Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm Ersatzteile / spare parts Bestellnummer part number L1 L2 h ± 0.1 B ± 0.1 Spannbereich holding capacity Klemmhalter toolholder Spannpratze claw Spannschraube screw Führungsstifte guide pin R/L 0.618.2020.2-D 20 20 125 30 R/L 0.618.2525.2-D 25 25 150 – 1.9 - 2.9 R/L 0.618.3232.2-D 32 32 170 – R/L 0.618 … .2.3-D PD22R/L ZT200 6325 R/L 0.618.2020.3-D 20 20 125 30 R/L 0.618.2525.3-D 25 25 150 – 2.9 - 3.9 R/L 0.618.3232.3-D 32 32 170 – R/L 0.618.2020.4-D 20 20 125 30 R/L 0.618.2525.4-D 25 25 150 – 3.9 - 6.3 R/L 0.618 … .4-D PD23R/L ZT200 6325 R/L 0.618.3232.4-D 32 32 170 – Bestellbeispiel: order-example: für rechte Ausführung: righthand version: R.0.618.2020.2-D R.0.618.2020.2-D 170
