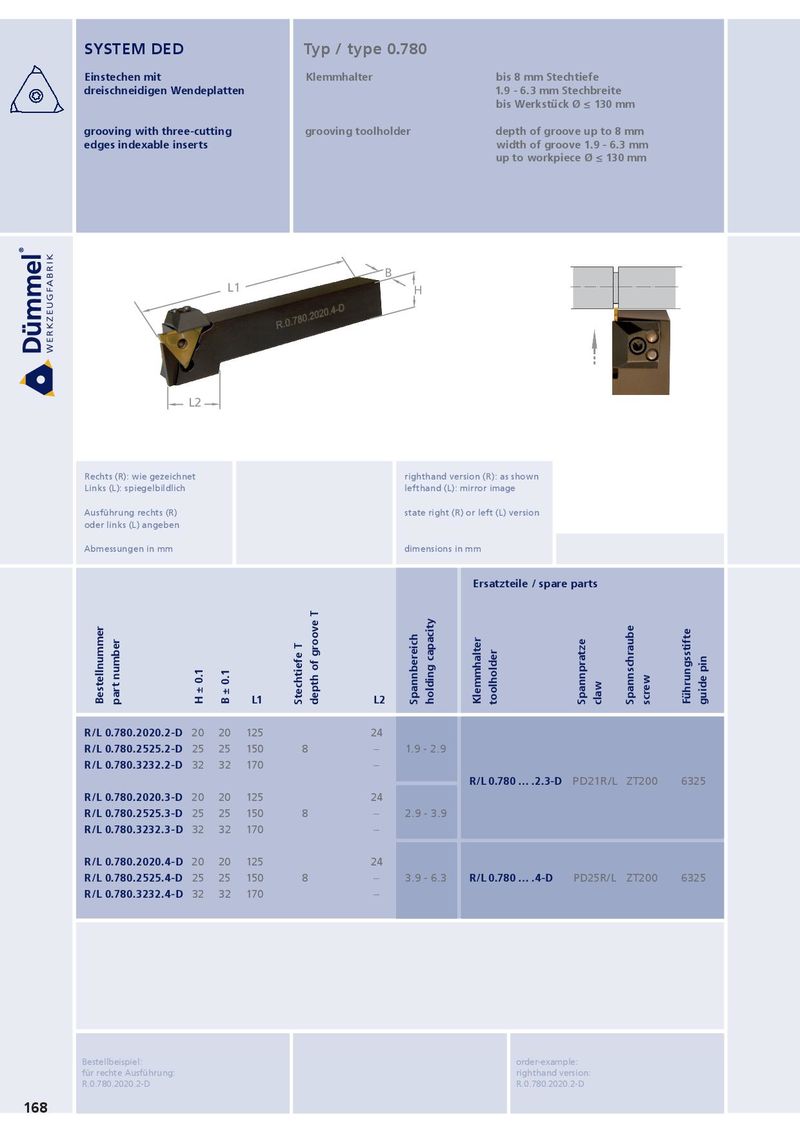

SYSTEM DED Typ / type 0.780 Einstechen mit Klemmhalter bis 8 mm Stechtiefe dreischneidigen Wendeplatten 1.9 - 6.3 mm Stechbreite bis Werkstück Ø ≤ 130 mm grooving with three-cutting grooving toolholder depth of groove up to 8 mm edges indexable inserts width of groove 1.9 - 6.3 mm up to workpiece Ø ≤ 130 mm B L1 H L2 Rechts (R): wie gezeichnet righthand version (R): as shown Links (L): spiegelbildlich lefthand (L): mirror image Ausführung rechts (R) state right (R) or left (L) version oder links (L) angeben Abmessungen in mm dimensions in mm Ersatzteile / spare parts Bestellnummer part number L1 L2 h ± 0.1 B ± 0.1 Stechtiefe T depth of groove T Spannbereich holding capacity Klemmhalter toolholder Spannpratze claw Spannschraube screw Führungsstifte guide pin R/L 0.780.2020.2-D 20 20 125 24 R/L 0.780.2525.2-D 25 25 150 8 – 1.9 - 2.9 R/L 0.780.3232.2-D 32 32 170 – R/L 0.780 … .2.3-D PD21R/L ZT200 6325 R/L 0.780.2020.3-D 20 20 125 24 R/L 0.780.2525.3-D 25 25 150 8 – 2.9 - 3.9 R/L 0.780.3232.3-D 32 32 170 – R/L 0.780.2020.4-D 20 20 125 24 R/L 0.780.2525.4-D 25 25 150 8 – 3.9 - 6.3 R/L 0.780 … .4-D PD25R/L ZT200 6325 R/L 0.780.3232.4-D 32 32 170 – Bestellbeispiel: order-example: für rechte Ausführung: righthand version: R.0.780.2020.2-D R.0.780.2020.2-D 168
