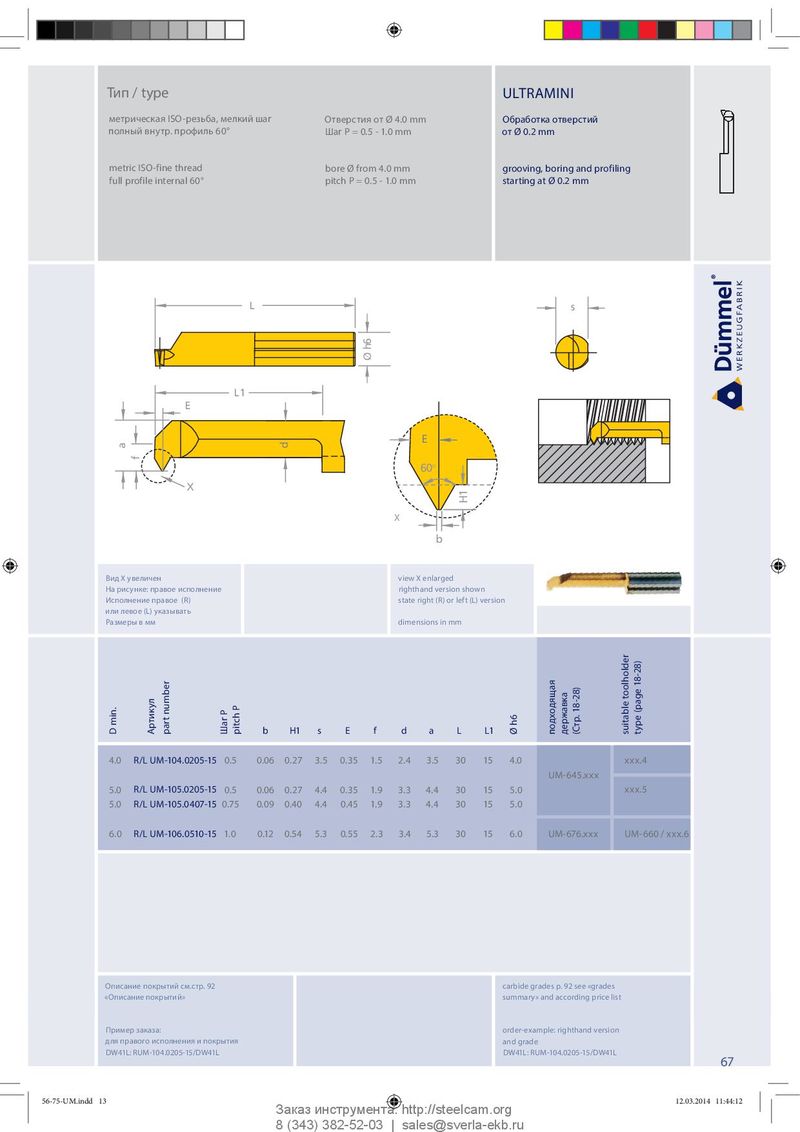

| метрическая ISO-резьба, мелкий шаг | Отверстия от Ø 4.0 mm | Обработка отверстий |
| полный внутр. профиль 60° | Шаг P = 0.5 - 1.0 mm | от Ø 0.2 mm |
| metric ISO-fine thread | bore Ø from 4.0 mm | grooving, boring and profiling |
| full profile internal 60° | pitch P = 0.5 - 1.0 mm | starting at Ø 0.2 mm |
L s
E
X
L1
X
E
60°
b
| Вид Х увеличен | view X enlarged |
| На рисунке: правое исполнение | righthand version shown |
| Исполнение правое (R) | state right (R) or left (L) version |
| или левое (L) указывать | |
| Размеры в мм | dimensions in mm |
b H1 s E f d a L L1
| 4.0 | R/L UM-104.0205-15 | 0.5 | 0.06 | 0.27 | 3.5 | 0.35 | 1.5 | 2.4 | 3.5 | 30 | 15 | 4.0 | xxx.4 | |
| UM-645.xxx | ||||||||||||||
| 5.0 | R/L UM-105.0205-15 | 0.5 | 0.06 | 0.27 | 4.4 | 0.35 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | xxx.5 | |
| 5.0 | R/L UM-105.0407-15 | 0.75 | 0.09 | 0.40 | 4.4 | 0.45 | 1.9 | 3.3 | 4.4 | 30 | 15 | 5.0 | ||
| 6.0 | R/L UM-106.0510-15 | 1.0 | 0.12 | 0.54 | 5.3 | 0.55 | 2.3 | 3.4 | 5.3 | 30 | 15 | 6.0 | UM-676.xxx | UM-660 / xxx.6 |
Описание покрытий см.стр. 92 carbide grades p. 92 see «grades «Описание покрытий» summary» and according price list
